Välj och uppgradera båtens laddningssystem
Sex steg som hjälper dig att planera ett Balmar-system utifrån energibehov, batterier, generator, montering och remdrift.
När kan en uppgradering vara aktuell?
En större batteribank, fler förbrukare eller begränsad motorgång kan förändra båtens laddningsbehov. Rätt lösning bygger på att generator, regulator, batterier och installation fungerar tillsammans.
- Batteribanken räcker inte för användningen mellan laddningarna.
- Generatorn återladdar inte batterierna tillräckligt under den motorgång du har.
- Du har utökat batteribanken eller bytt batteriteknik.
- Du behöver samordna laddningen av förbrukningsbank och startbatteri.
- Du vill minska separat motorgång eller användning av elverk för batteriladdning.
- Laddningen vid tomgång räcker inte för din användning.
- Generatorer eller batterier har återkommande problem som behöver utredas.
- Du har två motorer och vill planera hur deras generatorer ska samverka.
Kontrollera först batteriernas skick, kablage, anslutningar, remdrift och befintliga inställningar. Ett laddningsfel löses inte automatiskt med en större generator.
Guiden hjälper dig att ta fram underlag för systemval. Installation och inställningar ska följa manualerna för de valda produkterna och utföras av någon med rätt kunskap om marina elsystem.
Välj laddningssystem i sex steg
Hur mycket el använder båten?
Lista förbrukarna och uppskatta hur länge de används under ett dygn. Använd manualernas värden eller uppmätta strömmar. För utrustning som går i intervaller använder du den sammanlagda aktiva tiden.
Ström (A) × användningstid (h) × antal enheter = förbrukning (Ah)
Räkna på samma systemspänning. Har du utrustning på olika spänningar är det tydligare att jämföra energi i Wh och ta hänsyn till omvandlingsförluster.
Exempel på båtens dygnsförbrukning
Här visas ett komplett räkneexempel med förbrukarna från vår tidigare guide. Varje rad avser en enhet. Strömmar och användningstider är exempelvärden, inte specifikationer för din utrustning.
| Förbrukare | Ström | Aktiv tid/dygn | Förbrukning/dygn |
|---|---|---|---|
| VHF – mottagning | 1,5 A | 8 h | 12 Ah |
| VHF – sändning | 5 A | 1 h | 5 Ah |
| Ekolod | 1 A | 8 h | 8 Ah |
| GPS | 0,5 A | 8 h | 4 Ah |
| Radar | 4 A | 8 h | 32 Ah |
| Vädermottagare | 2,5 A | 2 h | 5 Ah |
| Dator | 6 A | 3 h | 18 Ah |
| Autopilot | 4 A | 8 h | 32 Ah |
| Logg/instrument för fart | 0,1 A | 8 h | 0,8 Ah |
| Vindinstrument | 0,1 A | 8 h | 0,8 Ah |
| Ankarljus | 1 A | 2 h | 2 Ah |
| Motor-/toppljus | 1 A | 4 h | 4 Ah |
| Lanternor | 3 A | 3 h | 9 Ah |
| Länspump | 5 A | 1 h | 5 Ah |
| Elektrisk toalett | 25 A | 1 h | 25 Ah |
| Spolpump | 10 A | 0,5 h | 5 Ah |
| Kyl | 7,5 A | 5 h | 37,5 Ah |
| Sökarljus | 10 A | 0,5 h | 5 Ah |
| Summa i exemplet | – | – | 210,1 Ah |
Varje rad har beräknats som A × h utan avrundning till hela Ah. Använd din egen utrustnings strömförbrukning och aktiva tid vid dimensionering. Lägg till exempelvis telefonladdning, värmare, inverter och annan utrustning som finns ombord.
Välj sedan hur länge batteribanken ska räcka mellan laddningarna och vilka andra laddkällor du har, exempelvis landström och solpaneler. Lägg till marginal för variationer och förluster.
Batterityp, kapacitet och tillåten laddning
Dokumentera systemspänning, batterimodell, koppling och bankens kapacitet. Batteritillverkarens uppgifter om laddström, laddspänning, temperatur och användbart urladdningsdjup styr dimensioneringen.
- Bly, AGM och GEL: använd rekommendationerna för den exakta modellen. En generell procentsats gäller inte alla batterier av samma typ.
- LiFePO4: kontrollera batteriets laddström och temperaturgränser samt BMS:ens villkor. Även generator, regulator, kablage och remdrift måste klara den valda belastningen.
Skilj på nominell kapacitet och den del du planerar att använda. Om behovet är 300 Ah och du som planeringsantagande använder 50 % av bankens kapacitet blir beräkningen 300 Ah ÷ 0,50 = 600 Ah nominell kapacitet, före extra marginaler. Det är ett räkneexempel, inte en generell gräns för när ett batteri skadas.
Exempel på laddström: Om batteritillverkaren tillåter 0,4 C för en bank på 300 Ah motsvarar det 120 A. Det anger en laddström under dessa förutsättningar; det betyder inte automatiskt att en generator märkt 120 A är rätt systemval.
För en bank med BMS som kan koppla från batteriet behöver laddningen samordnas med frånkopplingen. MC-618-manualen anger att regulatorn ska stängas av innan batteriet kopplas från generatorn. Följ den valda regulatorns och batteriets anvisningar; en LiFePO4-laddprofil ersätter inte ett BMS.
Välj efter verkliga driftförhållanden
Utgå från energin som ska återladdas, den motorgång du har och förbrukningen medan motorn går. Generatorns märkström är inte ett löfte om samma laddström vid tomgång eller när generatorn är varm. Kontrollera modellens effektkurva, varvtal och temperaturförutsättningar.
Regulatorn ska passa generatorn, systemspänningen och batteritekniken. Kontrollera laddprofil och möjligheter till temperaturövervakning och begränsning av generatorbelastningen för just den modellen.
| Serie | Exempel i Balmars 12 V-serieöversikt | Kontrollera vid val |
|---|---|---|
| 6-Series | 100 A och 120 A | Montering, remskiva, regulator och effektkurva |
| XT-Series | 170 A och 250 A | Drivkraft, remsystem, kylning, montering och regulator |
Exemplen avser tillverkarens 12 V-serieöversikter lästa den 12 oktober 2026. Det finns andra spänningar och utföranden. Kontrollera den exakta produktens datablad och vad som ingår i ett paket.
Se Balmar-generatorer →
Se Balmar-regulatorer →
Läs om Balmar-regulatorteknik →

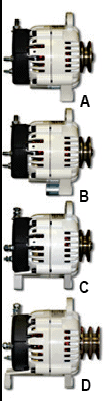

Kontrollera mått och infästning
Identifiera den befintliga generatorn och mät infästningen. Motorns fabrikat räcker inte ensamt för att bestämma vilken generator som passar.
- Enkelfotsinfästning, exempelvis 1 tum eller 2 tum.
- Dubbelfots-/sadelinfästning, exempelvis 3,15 tum eller J180 med 4 tum.
- Särskilda utföranden, exempelvis Vortec.
Kontrollera även remskivans placering, justermån, rotationsriktning, utrymme, anslutningar och jordningsutförande. Jämför måttritningen för den nya generatorn med installationen.
Infästningsstilar och exempel
| Infästning | Benämning | Fabrikatsfamiljer i äldre jämförelseunderlag |
|---|---|---|
| 1 tum, enkelfot | Motorola-stil | Westerbeke, Lehman, Hino, Pathfinder |
| 2 tum, enkelfot | Delco-stil | Volvo, Deere, Perkins, MerCruiser och GM-baserade motorer |
| 3,15 tum, dubbelfot/sadel | Hitachi-stil | Yanmar, Westerbeke, Lehman, Perkins |
| 4 tum, dubbelfot/sadel | J180-stil | John Deere, Cummins, Caterpillar |
| Särskild infästning | GM Vortec | Vissa GM-/Chevrolet-baserade motorer |
Exemplen hjälper dig att känna igen olika utföranden. De är ingen passningslista: samma fabrikat kan ha flera infästningar. Mät alltid den faktiska installationen och jämför rätt artikelnummer och måttritning.
Remmar, remskivor och utväxling
En generator med högre uteffekt kräver mer drivkraft. Kontrollera motorns förutsättningar, remtyp, rembredd, remskivornas linjering och utväxling innan du väljer generator.
Balmars XT-Series ska enligt serieanvisningen drivas med dubbla kilremmar eller en flerspårig rem. Även andra modeller kan kräva en uppgradering av remsystemet. Välj efter den exakta modellens manual, inte bara efter generatorns amperetal.
Utväxlingen påverkar generatorns varvtal vid både tomgång och högsta motorvarvtal. Kontrollera att du får användbar laddning vid normal motorgång och håller dig inom generatorns tillåtna varvtal.
Rembredd och remskivor – vägledning inför systemval
| Installation | Vägledning |
|---|---|
| 12 V, enkel kilrem 3/8 tum | Balmars generella manual anger som tumregel upp till cirka 80 A. |
| 12 V, enkel kilrem 1/2 tum | Tumregel upp till cirka 100 A. |
| 12 V över 100 A | Dubbla kilremmar eller flerspårig rem enligt modellens anvisningar. |
| 24 V Balmar | Generella manualen anger dubbla remmar eller flerspårig rem. Kontrollera exakt utförande. |
Tumreglerna är ett underlag för planering, inte en garanti för din motor. Remmens skick, omslutning, linjering, spänning och tillåten belastning behöver också kontrolleras.
För 6-Series 100 A visar tillverkarens systemvalsguide alternativ med enkel eller dubbel djup kilremsskiva samt K6-flerspårsskiva. För 6-Series 120 A och XT anges dubbel kilremsskiva eller K6. Kontrollera vilka alternativ den exakta artikeln har.
Att vissa 1/2-tums djupa Balmar-kilremsskivor kan ta 3/8- eller 7/16-tums rem betyder inte att den smalare remmen klarar generatorns fulla belastning.

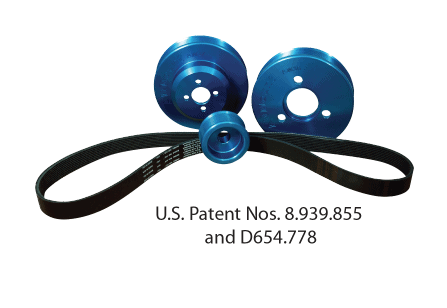

Jämför även vevaxelns och vattenpumpens remskivor. Om befintlig remdrift klarar ditt behov kan du undvika en konvertering. Om den inte räcker behöver hela remsystemet bedömas, exempelvis med ett passande AltMount-kit. Välj inte generator enbart för att behålla en viss rem.
Komplettera med rätt övervakning och skydd
Gå igenom systemet som helhet. Vad som behövs beror på batteribank, laddkällor, generator och installation.
- Temperaturgivare: kontrollera vilka givare som behövs och stöds av regulatorn.
- Kablage och säkringar: dimensionera för laddström, kabellängd, spänningsfall och installationsförhållanden enligt manualerna.

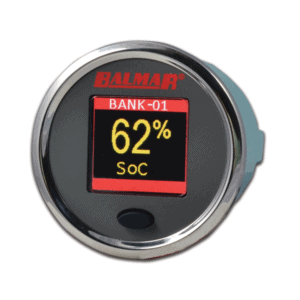

- Batteriövervakning: en monitor kan hjälpa dig att följa förbrukning och laddning, när den är rätt vald och installerad.

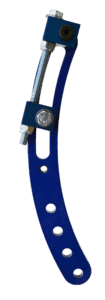

- Remspänning: rätt spänning och linjering behövs även med ett uppgraderat remsystem.
- Flera batteribanker eller motorer: kontrollera hur laddningen ska fördelas och samordnas.
- LiFePO4: kontrollera BMS-samverkan och hur systemet hanterar laddningsstopp och frånkoppling. Ett överspänningsskydd ersätter inte denna samordning.
Startbatteri, förbrukningsbank och två motorer
Automatisk laddfördelning kan göra att startbatteriet laddas tillsammans med förbrukningsbanken utan manuell omställning. Lösningen ska passa båda bankernas spänning, batteriteknik och laddningskrav.
Vid två motorer kan generatorerna antingen försörja separata banker eller ingå i ett samordnat system. Gemensam laddning behöver kompatibel reglering och en genomtänkt fördelning. Kontrollera även drift när bara en motor är igång; koppla inte samman system på antagandet att två generatorer automatiskt ger dubbla laddströmmen.
Vi hjälper dig att välja system
Skicka gärna följande uppgifter när du kontaktar oss:
- Motorfabrikat, modell, årsmodell och normalt motorvarvtal.
- Bilder och artikelnummer på befintlig generator, infästning och remdrift.
- Systemspänning, batterimodell, kapacitet och koppling.
- För LiFePO4: uppgifter om BMS och tillåtna laddningsvärden.
- Uppskattad dygnsförbrukning, motorgång och övriga laddkällor.
Förstå laddströmmen och kontrollera produktunderlaget
Vår fördjupning förklarar hur varvtal och temperatur påverkar laddströmmen och visar utvalda tabellvärden för Balmar. Inför installation behöver du dessutom manual och måttritning för den exakta produkten och manualrevisionen.
Balmar – laddström och generatorvarvtal →
Balmar-regulatorteknik →
Fråga oss om rätt produktunderlag →
Guiden är uppdaterad den 12 oktober 2026 och är ett underlag för planering och produktval.
