Balmar – regulatorteknik

Så fungerar flerstegsladdning, batteriprofiler, temperaturgivare och begränsning av generatorbelastningen.

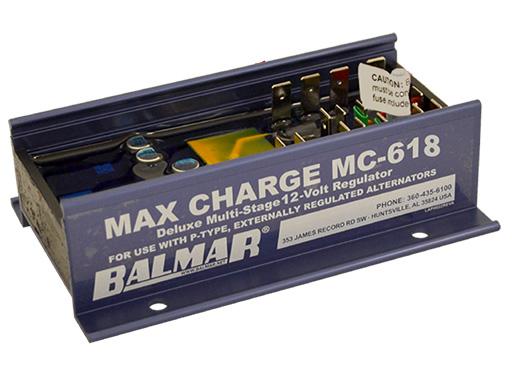

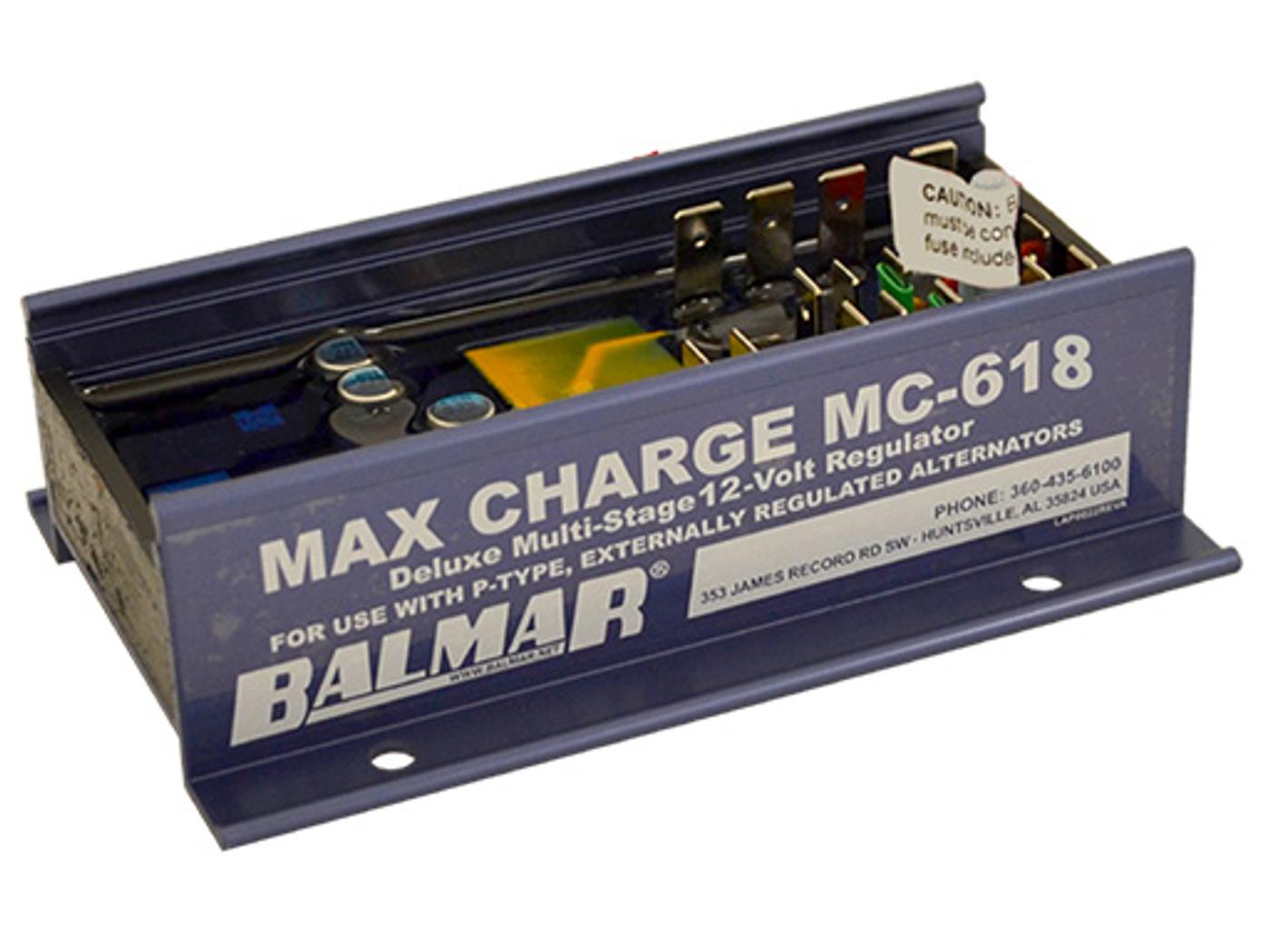

Balmar Max Charge MC-618 extern flerstegsregulator

Vad gör en extern regulator?

Generatorns likriktare omvandlar växelström till likström. Regulatorn styr generatorns fält och därmed laddningen. Balmar Max Charge och ARS-5 erbjuder flerstegsreglering med valbara batteriprogram och inställningar.

Vilken laddning som är lämplig beror på batterimodell, temperatur och installation. Alla generatorer har inte samma interna reglering eller en fast laddspänning på 14,6 V. En extern regulator kräver en kompatibel generator som är förberedd för extern styrning.

Se Balmar-regulatorer → · Till Balmar-sortimentet →

Hitta rätt del av guiden

Balmars laddförlopp i åtta steg

StegFunktion
1. StartfördröjningGeneratorbelastningen väntar en inställd tid efter aktivering.
2. MjukstartFältstyrningen ökas gradvis för att minska plötslig rembelastning.
3. BulkRegleringen arbetar mot bulkspänningen inom systemets begränsningar.
4. Beräknad bulkRegulatorn bedömer om målspänning och fältkriterier medger övergång till absorption.
5. AbsorptionLaddningen fortsätter mot absorptionsspänningen enligt vald profil.
6. Beräknad absorptionSpännings- och fältkriterier används för att bedöma fortsatt absorption eller övergång.
7. FloatRegleringen arbetar mot profilens underhållsspänning.
8. Beräknad floatRegulatorn följer belastningen och kan återgå till absorption enligt programmets villkor.

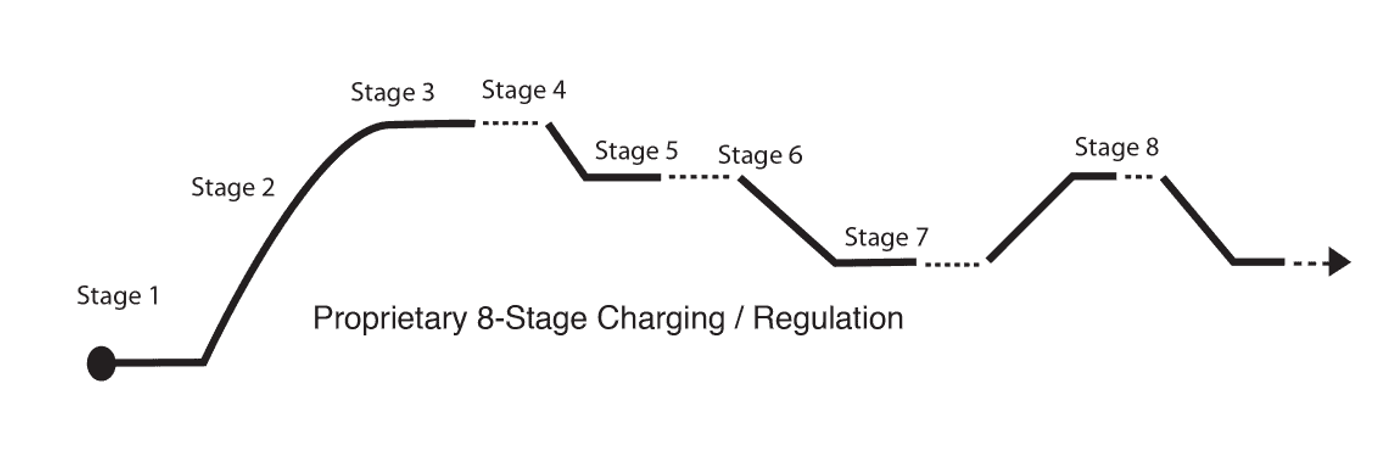

Principkurva för Balmars åtta reglersteg från startfördröjning till beräknad float
Principillustration från den tidigare sidan. Kurvan anger inga fasta tids- eller spänningsvärden och är inte en installationsinställning.

Förloppet beskriver reglerprincipen. Tider, spänningar och övergångsvillkor beror på modell, revision och batteriprogram. Fält- och spänningsbedömningen är inte en direkt mätning av batteriets laddningsgrad.

Välj profil efter den exakta batterimodellen

Laddsteg är olika faser i laddningen. Batteriprofiler är uppsättningar av inställningar för batterier och användning. Antalet profiler varierar mellan regulatorerna; den äldre uppgiften om åtta profiler gäller inte hela Max Charge-familjen.

MC-618 har enligt tillverkarens modellöversikt nio valbara program, inklusive LiFePO4. ARS-5 beskrevs i den tidigare guiden med fem profiler. Kontrollera alltid innehållet i programmen och rätt manualrevision.

Avancerad programmering kan omfatta laddspänningar, tider, startfördröjning, temperaturkompensation och temperaturgränser. Följ batteritillverkarens anvisningar. Ett programnamn som AGM eller LiFePO4 räcker inte ensamt för att verifiera inställningarna.

Temperaturgivare för generator och batteri

Generator- och batteritemperatur har olika betydelse. Givare behöver vara monterade och anslutna enligt den valda regulatorns anvisningar för att temperaturfunktionerna ska fungera som avsett.

  • Generatorgivare: ger underlag för att minska fältstyrningen vid hög temperatur.
  • Batterigivare: används för temperaturfunktioner som stöds av modellen och den valda profilen.

Temperaturkompensation för blybatterier ska inte överföras till litium på antagandet att samma inställningar gäller. Kontrollera batteriets tillåtna laddningstemperaturer och den exakta regulatorns funktion.

Se Balmar-tillbehör →

Vad gör Belt Load Manager?

Belt Load Manager, även benämnd Max Field Percentage på vissa modeller, begränsar regulatorns maximala fältstyrning. Det kan minska belastningen på generator, remmar och motor.

En viss procent fältstyrning motsvarar inte samma procent laddström. Funktionen är därför inte en exakt, konstant strömgräns i ampere. Kontrollera laddström och temperatur under verkliga driftförhållanden.

Inställningssteg och beteckningar varierar mellan modeller och revisioner. Reglering ersätter inte tillräcklig remkapacitet, rätt linjering eller dimensionerat kablage.

Läs om remdrift och systemval →
Läs om laddström och generatorvarvtal →

Samordna regulatorn med batteriets BMS

MC-618-manualen anger att regulatorn ska stängas av innan ett BMS kopplar bort batteriet från generatorn. Ett LFP-program ersätter inte BMS och gör inte alla litiumbatterier kompatibla.

Kontrollera batteriets högsta laddström, laddspänning, temperaturgränser och möjlighet att signalera laddningsstopp. Följ anvisningarna för kombinationen av batteri, BMS, generator och regulator.

Regulator, generator och batterier måste passa ihop

Modell/familjExempel på användningKontrollera
MC-61812 VFlerstegsreglering; kontrollera program, givare och kitinnehåll.
MC-62424 VVälj rätt utförande och kontrollera regulatorns fältkapacitet.
MC-62048 VKontrollera produktens eget underlag och systemspänning.
MC-612-DualTvå generatorer på en motorKräver korrekt systemlösning och kontroll av båda generatorerna.
ARS-5Äldre/annan produktfamiljKontrollera stöd för batteriprofil och exakt artikel.

Tabellen är en orientering, inte en fullständig kompatibilitetslista. Modeller och paket har olika utföranden. Kontrollera rätt artikel och manual innan beställning.

Jämför systemspänning, generatorns fälttyp och fältström, batteriprofil, givare och kabelsats. Kontrollera även hur flera batteribanker eller motorer ska samordnas.

Jämför regulatorerna i sortimentet →

Frågor om Balmar-reglering

Är åtta laddsteg samma sak som åtta batteriprofiler?

Nej. Stegen beskriver laddförloppet. Profilerna innehåller inställningar för olika batterier och användningsfall.

Kan regulatorn lösa låg laddning vid tomgång?

Inte ensam. Generatorvarvtal, utväxling, temperatur och samtidiga förbrukare behöver också bedömas.

Behöver temperaturgivare köpas separat?

Kontrollera vad som ingår i den exakta artikeln eller satsen. Paketens innehåll varierar.

Vi hjälper dig med rätt kombination

Skicka generatorns och regulatorns artikelnummer, systemspänning, batterimodell, kapacitet och uppgifter om eventuellt BMS. Bilder på remdrift och befintliga anslutningar hjälper också.

Välj och uppgradera laddningssystemet →
Till Balmar-sortimentet →
Regulator technology – English version →

Uppdaterad 12 oktober 2026. Guiden är ett underlag för systemval. Installation och inställning ska följa de exakta produkternas manualer.
