Wakespeed WS500 och WS500 Pro – generatorreglering
Funktion, kompatibilitet och inställningar för extern reglering av generatorns laddning.
Vad gör en Wakespeed-regulator?
WS500 och WS500 Pro styr fältet i en generator som är förberedd för extern reglering. Laddningen kan anpassas efter spänning, ström och temperatur samt data från ett kompatibelt BMS. Batteribank, generator, remdrift och kablage behöver dimensioneras tillsammans.
Regleringen skapar inte extra generatorkapacitet. Utgå från båtens energibehov, motorgång och generatorns prestanda vid verkligt varvtal.
Hitta rätt del av guiden
Skillnaden mellan WS500 och WS500 Pro
| Egenskap | WS500 | WS500 Pro |
|---|---|---|
| Generatorreglering | Extern reglering | Extern reglering |
| Grundinställningar | DIP-brytare och konfiguration | DIP-brytare och konfiguration |
| Anslutning för konfiguration | USB, exempelvis PC eller kompatibel Android-enhet | USB samt Bluetooth via Wakespeed-appen |
| Trådlös konfiguration och övervakning | Ingen inbyggd Pro-Bluetooth | Bluetooth med app för iPhone och Android |
Spänning, ström och temperatur
Spänningsavkänningen ska avse den batteribank som laddas. Strömmätning via shunt kan användas för att följa laddströmmen; givare övervakar generator och batteri. Mätpunkter och konfiguration måste stämma överens.
Manualens standardinställning för analog shunt är 500 A/50 mV. Placeringen avgör om mätningen avser generatorström eller batteriström. I vissa dokumenterade CAN/BMS-system hämtas vissa värden via kommunikationen. Följ underlaget för just den integrationen.
Temperaturreglering och belastningsbegränsning kan minska generatorns arbete. Adaptiv tomgångsreglering kan begränsa belastningen vid låga varvtal.
Laddning när batteriet är fullt
Zero Output Technology använder strömmätning för att anpassa generatorns utgång till förbrukarna när batteriet är fullt. Målet är begränsad nettoladdning till batteriet; generatorn behöver inte lämna noll ampere.
Batterityper, laddprofiler och BMS
Profiler finns för bland annat våta blybatterier, AGM, GEL och LiFePO4. Välj efter den exakta batterimodellens laddspänning, laddström och temperaturgränser.
Ett litiumläge innebär inte automatiskt kompatibilitet med batteriets BMS. Kontrollera hur laddningen stoppas före en eventuell batterifrånskiljning och vad som händer om kommunikationen försvinner. Följ den dokumenterade kombinationens anvisningar.
Konfigurera och uppdatera regulatorn
DIP-brytarna väljer grundläggande laddningsprogram. Avancerad konfiguration ger fler än 100 justeringsmöjligheter, beroende på firmware och verktyg. Förinställda program omfattar flera batteriprofiler och anpassningsbara alternativ.
WS500 konfigureras via USB med rätt verktyg. Pro erbjuder även trådlös konfiguration, övervakning och uppdatering genom Wakespeed-appen. Kontrollera stöd för din enhet och regulatorrevision.
Spara befintliga inställningar innan ändringar. Dokumentera batteriprofil, strömgränser, temperaturgränser, mätpunkter och firmwareversion. Kontrollera resultatet under verklig laddning.
LED-indikeringen ger drift- och felkoder. Tolka koderna med manualen för den installerade versionen.
CAN, Victron och flera generatorer
CAN-stöd kräver rätt protokoll, profil, kabel och firmware. Att två produkter har RJ45-kontakter betyder inte att de kan anslutas med en vanlig nätverkskabel.
Victron GX
Victrons dokumenterade WS500-integration använder GX-enhetens VE.Can-port. Övervakning och DVCC-styrning har olika firmware- och konfigurationskrav. För DVCC anges även shunt vid generatorn och motsvarande inställning.
Wakespeed och Victron har olika RJ45-stiftning och använder en särskild korsad kabel. Terminatorerna är inte generellt utbytbara. Följ rätt integrationsunderlag för din GX-enhet.
Två motorer eller två generatorer
Flera regulatorer kan samordnas via CAN i dokumenterade system. Två generatorer på en motor kan i vissa utföranden styras från ett gemensamt fältutgångssystem. Kontrollera kompatibilitet och tillåten fältbelastning innan systemet byggs.
Uppgifter att kontrollera inför installation
| Område | Uppgift |
|---|---|
| Systemspänning | Stöd för 12, 24 och 48 V. Andra nivåer kräver uttrycklig konfiguration och verifiering. |
| Fältpolaritet | Positiv B-typ/P-kabelsats eller negativ A-typ/N-kabelsats. |
| Generator | Ska vara förberedd för extern reglering. |
| Anslutningar | Ampseal-kabelsats, RJ45 för CAN samt USB. Pro har även Bluetooth. |
| Strömavkänning | Analog shunt; manualens standardinställning är 500 A/50 mV. |
| Kapsling | WS500 finns i äldre metall- och senare plastutföranden. Välj efter artikel och revision. |

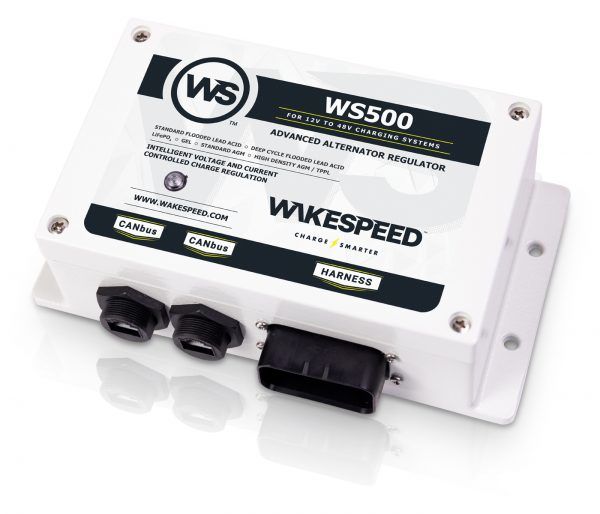

| Äldre WS500, metall | Angivna metriska kapslingsmått cirka 160 × 100 × 60 mm; monteringsyta cirka 190 × 100 mm. |
| WS500, plast | Kapslingsmått cirka 163,6 × 120 × 55,5 mm; monteringsyta cirka 190 × 120 mm. |
Måtten avser de WS500-utföranden som anges i tillverkarens jämförelse. Använd den exakta artikelns ritning för WS500 Pro och andra revisioner. Skyddsklass och utförande ska också kontrolleras per artikel.
Kontrollera kabelsats, givare, säkringar, remdrift och kylning. Begär rätt manual, måttritning och profil för regulatorn, generatorn och batterierna.
Frågor om Wakespeed
Kan Wakespeed användas med vilken generator som helst?
Nej. Generatorn behöver stödja extern reglering och ha rätt fältpolaritet och belastning för den valda regulatorn.
Behövs en strömshunt?
Det beror på mät- och integrationslösningen. Utgå från det dokumenterade kopplingsschemat och funktionerna du ska använda.
Är WS500 Pro en DC-DC-laddare?
Nej. Pro är en generatorregulator. Wakespeed-sortimentet innehåller också separata DC-DC-produkter.
Kan regulatorn ersätta batteriets BMS?
Nej. Regulator och BMS har olika uppgifter och behöver samverka i ett litiumsystem.
Vi hjälper dig att kontrollera kombinationen
Skicka generatorns artikelnummer och bilder, motoruppgifter, systemspänning, batterimodell, kapacitet, BMS och uppgifter om eventuell GX-enhet. Berätta vilka funktioner och laddkällor du vill samordna.
