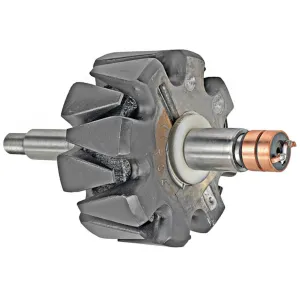

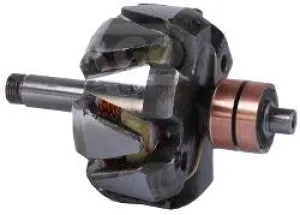

Rotorer

Rotorer till generatorer

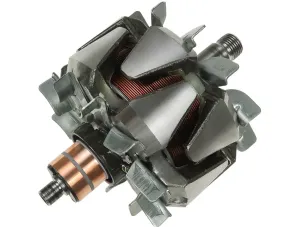

Rotorn är den roterande delen i generatorn och skapar det magnetfält som behövs för att generatorn ska kunna producera elektrisk energi.

När rotorn roterar inne i statorn induceras växelström i statorlindningarna. Strömmen går därefter vidare till diodbryggan där den likriktas innan den används av fordonets elsystem och batteri.

Hos oss hittar du rotorer till generatorer för bland annat bil, båt, lastbil, traktor, entreprenadmaskin och andra fordons- och maskinapplikationer.

Hitta rätt rotor till generatorn

Rotorer kan skilja mycket mellan olika generatorer även om generatorerna ser lika ut på utsidan.

Kontrollera därför i första hand:

• generatorns originalnummer
• generatorfabrikat
• rotorns artikelnummer eller märkning
• axeldiameter
• axellängd
• lagersäten
• släpringarnas utförande
• infästning för remskiva
• generatorns spänning och konstruktion

Det säkraste sättet att identifiera rätt rotor är normalt att utgå från generatorns exakta originalnummer.

Samma fordon eller motor kan ha levererats med flera olika generatorutföranden.

Hur fungerar rotorn i en generator?

Rotorn sitter på generatorns axel och drivs av motorn via generatorns remskiva och drivrem.

Genom rotorlindningen går en reglerad fältström som skapar ett magnetfält.

När rotorn snurrar inne i statorn rör sig magnetfältet genom statorns lindningar och skapar elektrisk växelström.

Laddningsregulatorn styr fältströmmen och påverkar därmed hur mycket generatorn laddar.

Rotor och stator – vad är skillnaden?

Rotor och stator arbetar tillsammans men har olika uppgifter.

Rotorn roterar och skapar magnetfältet.

Statorn sitter stilla och innehåller de lindningar där generatorns växelström bildas.

Om du behöver statorn hittar du våra statorer till generatorer.

Släpringar och kol

Fältströmmen till rotorn överförs normalt via kol som ligger mot rotorns släpringar.

Med tiden kan släpringarna och kolen slitas.

Det kan ge problem som:

• intermittent laddning
• låg laddning
• utebliven laddning
• ojämn kontakt mellan kol och släpring

På vissa generatorer går släpringarna att byta separat.

Se även våra släpringar och kolhållare till generatorer.

Vanliga fel på generatorns rotor

Rotorfel kan bland annat bero på:

• avbrott i rotorlindningen
• kortslutning i lindningen
• skadade eller slitna släpringar
• mekanisk skada på axeln
• lagerhaveri som orsakat följdskador
• överhettning
• skadade anslutningar

Ett rotorproblem kan påverka generatorns förmåga att skapa magnetfält och därmed minska eller helt stoppa laddningen.

Tecken på rotorproblem

Möjliga symptom kan vara:

• generatorn laddar inte
• laddningen är för låg
• laddningen kommer och går
• generatorn ger lägre uteffekt än förväntat
• onormalt slitage på kol eller släpringar

Liknande symptom kan också orsakas av andra delar i generatorn.

Felsök därför hela generatorn innan rotorn byts.

Kontrollera regulator, stator och diodbrygga

Laddproblem kan även bero på:

• laddningsregulator
• stator
• diodbrygga
• kol och kolhållare
• lager
• drivrem
• kablage och anslutningar

Det är därför viktigt att identifiera felet innan delar byts.

Renovera generatorn

På många generatorer går rotorn att byta separat som en del av en renovering.

När generatorn är demonterad bör även övriga delar kontrolleras, exempelvis:

• lager
• stator
• diodbrygga
• regulator
• kolhållare
• släpringar
• remskiva

Du hittar fler komponenter under generatordelar.

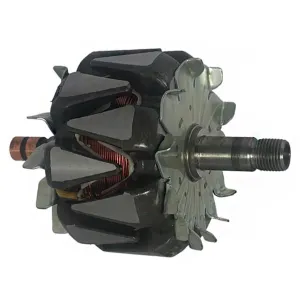

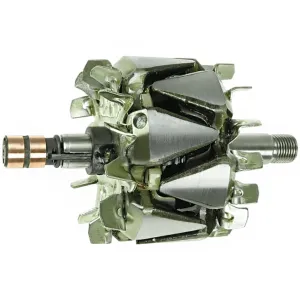

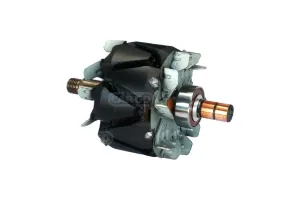

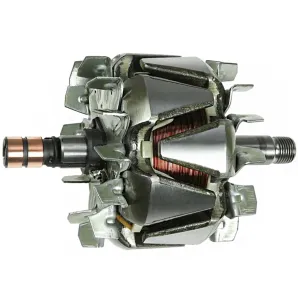

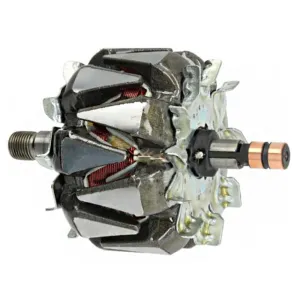

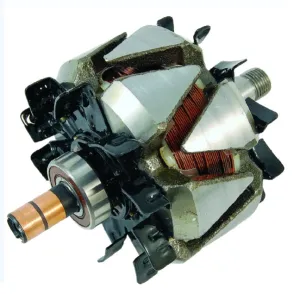

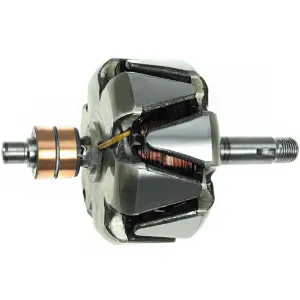

Rotor till Bosch, Denso, Valeo och andra generatorer

Vi arbetar med generatorer och reservdelar till många olika fabrikat och utföranden.

Generatorfabrikatet ensamt räcker dock normalt inte för att välja rätt rotor. Samma tillverkare kan ha många olika rotorer beroende på generatorserie, effekt och konstruktion.

Utgå därför helst från generatorns exakta originalnummer.

Byta rotor eller hela generatorn?

Om rotorn är defekt men generatorns övriga delar är i gott skick kan byte av rotor vara ett bra alternativ.

Om flera delar är slitna eller generatorn har omfattande skador kan det däremot vara mer ekonomiskt eller praktiskt att renovera hela generatorn eller ersätta den.

Se vårt sortiment av generatorer.

Är du osäker på vilken rotor du behöver? Kontakta oss med generatorns fabrikat och originalnummer, eller skicka bilder, märkning och mått på den befintliga rotorn, så hjälper vi dig att identifiera rätt reservdel.
