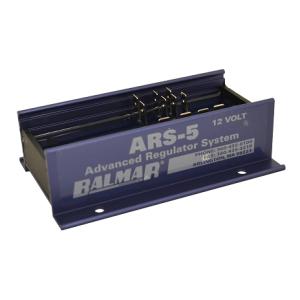

Regulator ARS-5 Flerstegs 12V utan kablage

Laddningsregulator ARS5

* Fungerar på enkelmonterade generatorer * Passar till Blysyra AGM och GELbatterier * Lämpliga generatorer är exempelvis Balmar 6serien upp till 150A * 5 valbara program för marinbatterier * Temperaturavkänning av generator och batterier Normalt sett är generatorn på motorn avsedd att ladda startbatteriet. Starten av motorn kräver hög ström men bara under en kort tid vilket gör att batteriet förblir i stort sett fulladdat. Startbatteriet kan därför fulladdas med en generator med låg effekt och en enkel enstegsregulator. Laddningsspänningen är vanligen cirka 14 volt på ett 12 volts system. Förbrukningsbatteriet har ofta mycket högre kapacitet och blir många gånger djupare urladdat samtidigt som det ställs krav på snabb laddning. Detta kan endast göras med en högeffektsgenerator och ökad laddspänning. Under dessa betingelser är en intelligent flerstegsregulator nödvändig för att undvika skador på batterisystemet.

Startfördröjning och varsam spänningsökning

Justerbar startfördröjning och varsam spänningsökning för minimal påfrestning av motor och drivrem.

4stegs laddningskarakteristik

Maxladdningsfasen avslutas med 36 minuters laddning med hög spänning. Detta tillskott i laddningskurvan är avsett för att så snabbt som möjligt få batteriet laddat till 8090 % av full laddning. Den normala utjämningsladdningen börjar efter denna snabbladdning.

Inställning för lägre utström

Fältströmmen minskas med 50 % med en omkopplare båda modellerna. Detta kan vara användbart då motorns kraft är begränsad eller då drivremmen slirar.

Skydd mot överhettning

Hög ström kan orsaka överhettning. Två temperaturgivare kan kopplas till en ARS5 regulator: en till batterierna och en till generatorn.

Temperaturkompensering

Batterierna blir varma när de laddas med hög effekt. Temperaturkompensering laddningsspänningen sänks i takt med ökad batteritemperatur är därför nödvändigt för att förhindra okontrollerad temperaturhöjning vid laddning med hög effekt.

Spänningsavkänning: mäter laddspänningen direkt på batteriet

Ett visst spänningsfall är ofrånkomligt vid laddning med hög ström. Resultatet blir lägre spänning vid batteripolerna och därmed lägre laddström. Spänningsfallet kan kompenseras genom att höja utspänningen från generatorn. För denna funktion behövs spänningsavkänning.

Larm och driftinformation

Indikeringslampa:Möjlighet att koppla in lampa eller summer för larm för överspänning underspänning och temperatur. Larmar vid låg laddspänning <12.7V hög laddspänning >15.5V hög generatortemperatur >105C eller hög batteritemperatur >52C
