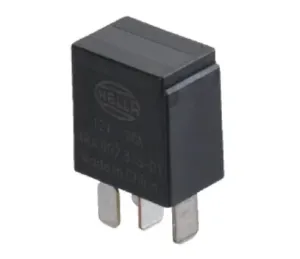

Växlande reläer
Här hittar du växlande reläer för 12 V- och 24 V-system i bil, båt, lastbil, maskin och annan fordonsel. Ett växlande relä används när en gemensam anslutning ska växla mellan två olika utgångar i stället för att bara slå en krets av eller på.
Välj relä efter spänning, märkström, antal stift, stiftbild och eventuell diod eller motstånd. Jämför gärna märkningen och kopplingsschemat på det befintliga reläet innan du beställer.
Behöver du en annan relätyp? Se hela sortimentet av reläer.
27 artiklar
Vad är ett växlande relä?
Ett växlande relä används när en elektrisk signal ska växla mellan två utgångar. I ett vanligt 5-poligt fordonsrelä är 30 den gemensamma kontakten, 87 normalt öppen (NO) och 87a normalt sluten (NC).
När reläspolen inte är aktiverad är 30 normalt förbunden med 87a. När spolen aktiveras växlar kontakten så att 30 i stället förbinds med 87.
Det skiljer ett växlande relä från ett vanligt slutande relä, som normalt bara används för att slå till eller från en last.
Så väljer du rätt växlande relä
Kontrollera framför allt:
- Spänning: reläets spolspänning ska passa elsystemet, exempelvis 12 V eller 24 V.
- Märkström: kontrollera vilken ström kontakterna är specificerade för.
- Stiftbild: jämför anslutningarna och stiftnumren med reläet som ska ersättas eller med kopplingsschemat.
- Utförande: kontrollera om reläet har diod, motstånd eller annat skydd över spolen.
- Fysiskt utförande: kontrollera mått, anslutningar och eventuell reläsockel.
Utgå i första hand från originalreläets artikelnummer, märkning och kopplingsschema när du ersätter ett befintligt relä.

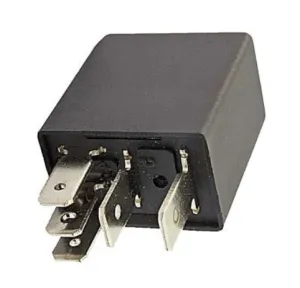

Diod eller motstånd över reläspolen
Vissa reläer har en diod eller ett motstånd över spolen för att begränsa den spänningsspik som kan uppstå när spolen kopplas från.
Ett relä med diod är polaritetskänsligt, vilket innebär att anslutningarna 85 och 86 måste kopplas med rätt polaritet. Ett relä med motstånd är normalt inte polaritetskänsligt på samma sätt.
Byt därför inte mellan olika utföranden utan att kontrollera reläets märkning och den aktuella installationen.
Vanliga användningsområden
Växlande reläer används exempelvis i:
- ljus- och belysningsstyrning
- fläkt- och motorstyrningar
- vindrutetorkare
- styrkretsar
- fordons- och maskininstallationer
- båt- och marininstallationer
- specialbyggen där en signal ska växla mellan två funktioner
Behöver kretsen endast slå en förbrukare till eller från kan ett slutande relä vara ett enklare alternativ. Se alla reläer för andra utföranden.

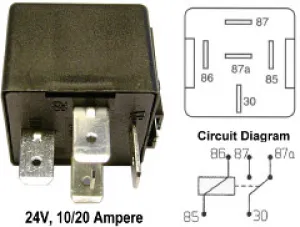

Vanlig stiftmärkning på ett 5-poligt växlande relä
30 – gemensam kontakt
85 och 86 – anslutningar till reläspolen
87 – normalt öppen kontakt (NO)
87a – normalt sluten kontakt (NC)
Detta är en mycket vanlig märkning på fordonsreläer, men specialreläer kan avvika. Kontrollera därför alltid schemat på reläet eller i installationen.
Vanliga frågor och svar
Ett växlande relä har en gemensam kontakt som växlar mellan två utgångar. På ett vanligt fordonsrelä är 30 gemensam kontakt, 87 normalt öppen och 87a normalt sluten.
Ett vanligt växlande fordonsrelä är ofta 5-poligt med anslutningarna 30, 85, 86, 87 och 87a. Men alla 5-poliga reläer behöver inte ha exakt samma funktion eller stiftbild. Kontrollera därför alltid märkningen eller kopplingsschemat.
Välj ett växlande relä när en gemensam anslutning ska växla mellan två olika utgångar. Behöver du bara slå en krets till eller från räcker normalt ett slutande relä.
Normalt nej. Reläets spolspänning ska motsvara systemets spänning. Ett 24 V-relä är inte avsett att manövreras med 12 V och ett 12 V-relä kan skadas om spolen matas med 24 V.
Jämför spänning, märkström, stiftbild, artikelnummer och eventuell diod eller motstånd. Kontrollera även mått och anslutningar. Har du originalnumret på det gamla reläet är det ofta den bästa utgångspunkten.
Inte alltid, men en passande reläsockel kan ge en renare installation och göra reläet enklare att byta eller felsöka. Kontrollera att sockelns stiftbild och strömkapacitet passar reläet.
