Kopplingsplint
Här hittar du kopplingsplintar för fördelning och anslutning av ström i bil, båt, maskin och andra 12 V- och 24 V-installationer.
Använd filtreringen och kontrollera antal anslutningar, anslutningsdimension, maximal belastning och plintens utförande innan beställning. I sortimentet finns bland annat kopplingsplintar för grövre kabelanslutningar och M8-anslutningar.
För en komplett installation hittar du även kablar och kabelskor, säkringar och säkringspaneler.
86 artiklar
Kopplingsplintar för bil, båt och fordonsel
En kopplingsplint används för att samla, fördela eller ansluta flera elektriska ledningar på ett tydligt och servicevänligt sätt.
I fordons- och marinelektriska system kan kopplingsplintar exempelvis användas för fördelning av plus eller minus mellan batteri, säkringar, förbrukare och andra komponenter.
Hos oss hittar du kopplingsplintar för bland annat bil, båt, husbil, entreprenadmaskin och andra 12 V- och 24 V-installationer.
Hitta rätt kopplingsplint
När du väljer kopplingsplint bör du kontrollera:
- antal anslutningspunkter
- dimension på anslutningsbultar, exempelvis M6 eller M8
- kabelarea och kabelskor
- maximal tillåten ström enligt tillverkarens specifikation
- systemspänning
- fysisk storlek
- monteringssätt
- miljön där plinten ska installeras
Plinten ska dimensioneras efter installationens belastning och de kablar som ansluts till den.
Kopplingsplint M8
M8 är en vanlig anslutningsdimension på kopplingsplintar för grövre kablar och högre strömmar.
En M8-anslutning innebär att kabelskon behöver ha rätt håldiameter för en 8 mm anslutningsbult.
Kontrollera därför både kabelarea och kabelskons håldiameter innan montering.
Du hittar kabel och passande anslutningar under kablar och kabelskor.
Fördela plus och minus med kopplingsplint
Kopplingsplintar kan användas för att skapa tydliga fördelningspunkter i elsystemet.
Exempelvis kan en gemensam plusanslutning fördelas vidare till flera säkrade kretsar, medan en separat minusplint kan användas som gemensam returpunkt.
Det gör kabeldragningen mer överskådlig och förenklar felsökning och framtida service.
Plinten ersätter däremot inte behovet av korrekt säkring av de enskilda kretsarna.
Se även vårt sortiment av säkringar och säkringspaneler.
Kopplingsplint till båt
I båtar används kopplingsplintar ofta för att skapa ordning i elsystem med flera förbrukare och batterikretsar.
De kan exempelvis användas tillsammans med:
- batteribank
- säkringspanel
- laddsystem
- belysning
- instrument
- länspump
- navigationsutrustning
- andra elektriska förbrukare
I marin miljö bör komponenter och anslutningar vara lämpliga för fukt, vibrationer och korrosiv miljö.
Kabelskor ska vara korrekt pressade och anslutningarna skyddas enligt installationens krav.
Kopplingsplint eller säkringspanel?
En kopplingsplint används framför allt för att ansluta eller fördela ström.
En säkringspanel används för att samla och skydda flera elektriska kretsar med säkringar eller andra överströmsskydd.
I många installationer används därför båda:
batteri → huvudsäkring → kopplingsplint/fördelning → säkringspanel → förbrukare
Exakt uppbyggnad beror på installationen och komponenttillverkarens anvisningar.
Kabelarea och anslutningar
Vid hög ström är både kabeldimension och anslutningarnas kvalitet viktiga.
För liten kabelarea eller dåligt pressade kabelskor kan ge spänningsfall, värmeutveckling och driftproblem.
Kontrollera därför:
- kabelns tvärsnittsarea
- kabelskons dimension
- håldiameter
- åtdragning
- kabelns längd
- förväntad ström
För kabel, kabelskor och pressrelaterade tillbehör, se kablar och kabelskor.
Kopplingsplint i start- och laddsystem
Kopplingsplintar kan även användas som fördelningspunkter i installationer runt batteri, generator och andra högströmskomponenter.
Vid sådana installationer är det särskilt viktigt att plintens strömkapacitet, kabeldimension och anslutningar är anpassade efter belastningen.
En kopplingsplint med rätt bultdimension är inte automatiskt dimensionerad för vilken ström som helst. Följ alltid produktens tekniska specifikation.
Bygga ett tydligt elsystem
En välplanerad installation blir enklare att både använda och felsöka.
Kombinera rätt kopplingsplint med:
Märk gärna kablar och kretsar tydligt så att det går att förstå installationen även vid senare service.
Är du osäker på vilken kopplingsplint du behöver? Kontakta oss med uppgifter om systemspänning, kabeldimension, anslutningsstorlek och förväntad belastning så hjälper vi dig att hitta rätt.
Frågor och svar

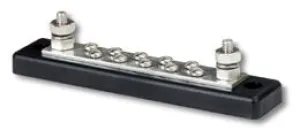

Nej. En samlingsskena, även kallad busbar, har normalt flera anslutningar till en gemensam ledare. Andra kopplingsplintar kan ha separata anslutningspar eller flera isolerade grupper. Kontrollera produktens konstruktion innan du ansluter plus, minus eller separata kretsar.
