Kopplingsschema Yanmar

Kopplingsscheman och anslutningsinformation för utvalda generatorer till Yanmar. Här hittar du bland annat generator 320 091, 390 002 och 390 004 samt förklaringar till vanliga anslutningar.

✓ Yanmar ✓ Generator ✓ 1- & 2-polig ✓ Varvtalssignal

Kontrollera generatorns artikelnummer först

Yanmar-generatorer förekommer i flera elektriska utföranden. Generatorerna på denna sida skiljer bland annat i laddström, polaritet och vilka signalutgångar som finns. Kontrollera därför artikelnumret och märkningen på den befintliga generatorn innan du använder ett kopplingsschema.

Kopplingsschema Yanmar 1-polig generator

320 091 · 12 V / 35 A

Generator 320 091 är en 1-polig 35 A-generator som används på ett stort antal äldre Yanmar-dieselmotorer. Den har B+ som huvudanslutning samt T-kontakt för laddningslampa och tändningsström.

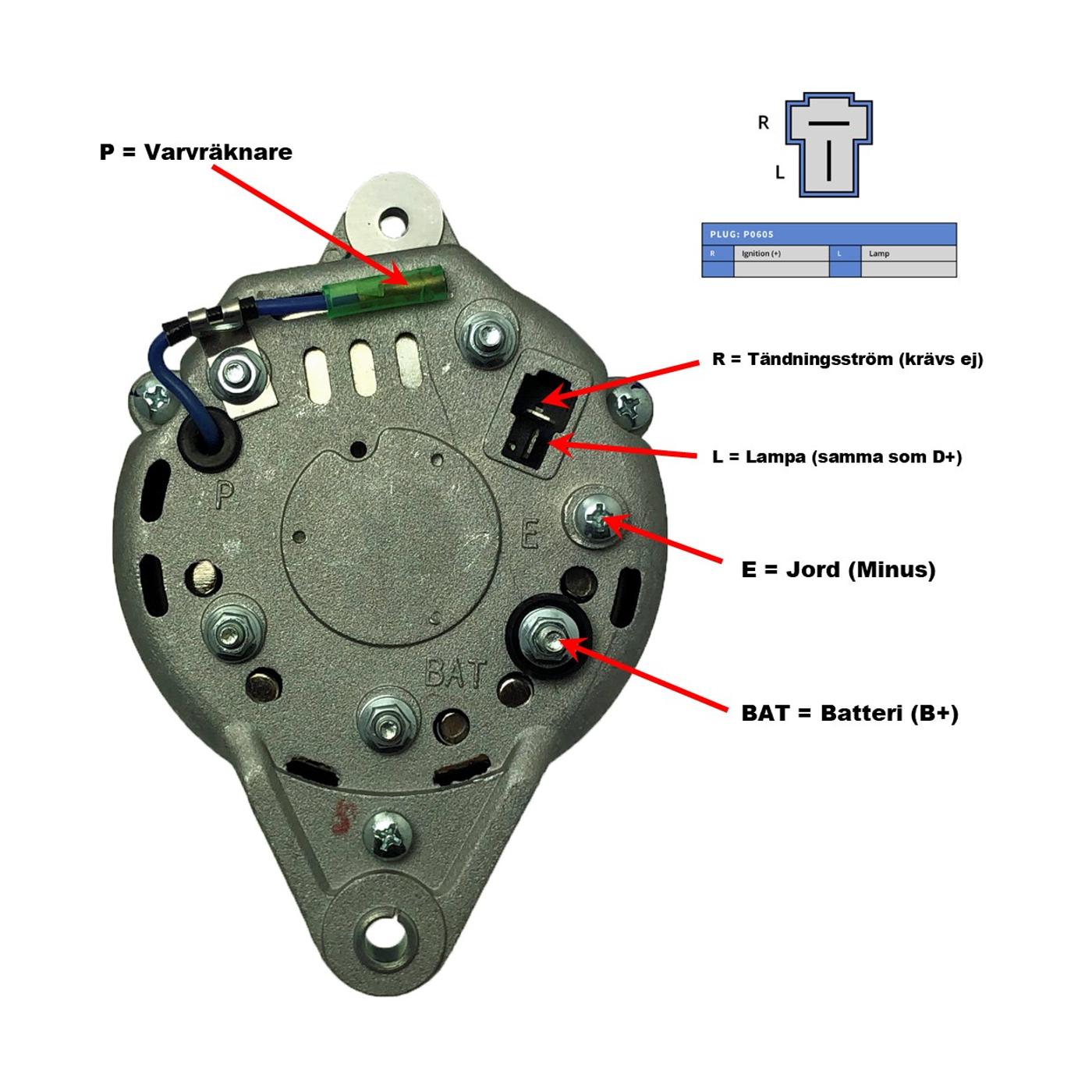

Kopplingsschema Yanmar generator 320 091 12V 35A

Kopplingsschema för generator 320 091. Kontrollera märkningen på generatorn före inkoppling.

Batteriplus

B+

Generatorns laddutgång till batteriets pluskrets.

Jord

E

På den 1-poliga 320 091 sker jordningen genom generatorns gods och motorinstallationen.

Laddningslampa

L

L ansluts till laddningslampan och motsvarar D+ i denna funktion.

Tändningsström

R

R används för tändningsström. På 320 091 anger produktinformationen att anslutningen inte alltid krävs.

Varvtalssignal på 320 091

Generatorn har även signal för varvräknare. Rotorn har 12 poler och ger 6 pulser per generatorvarv. Följ märkningen i schemat och på den aktuella generatorn eftersom beteckningen på varvtalsanslutningen kan skilja mellan olika utföranden.

Kopplingsschema Yanmar med R, L och W

390 002 & 390 004 · 2-polig

Generator 390 002 och 390 004 hör till ett 2-poligt Yanmar-utförande. De delar R- och L-anslutningarna men skiljer sig på en viktig punkt: 390 004 har W-utgång för varvräknare medan standardutförandet av 390 002 normalt saknar W-uttag.

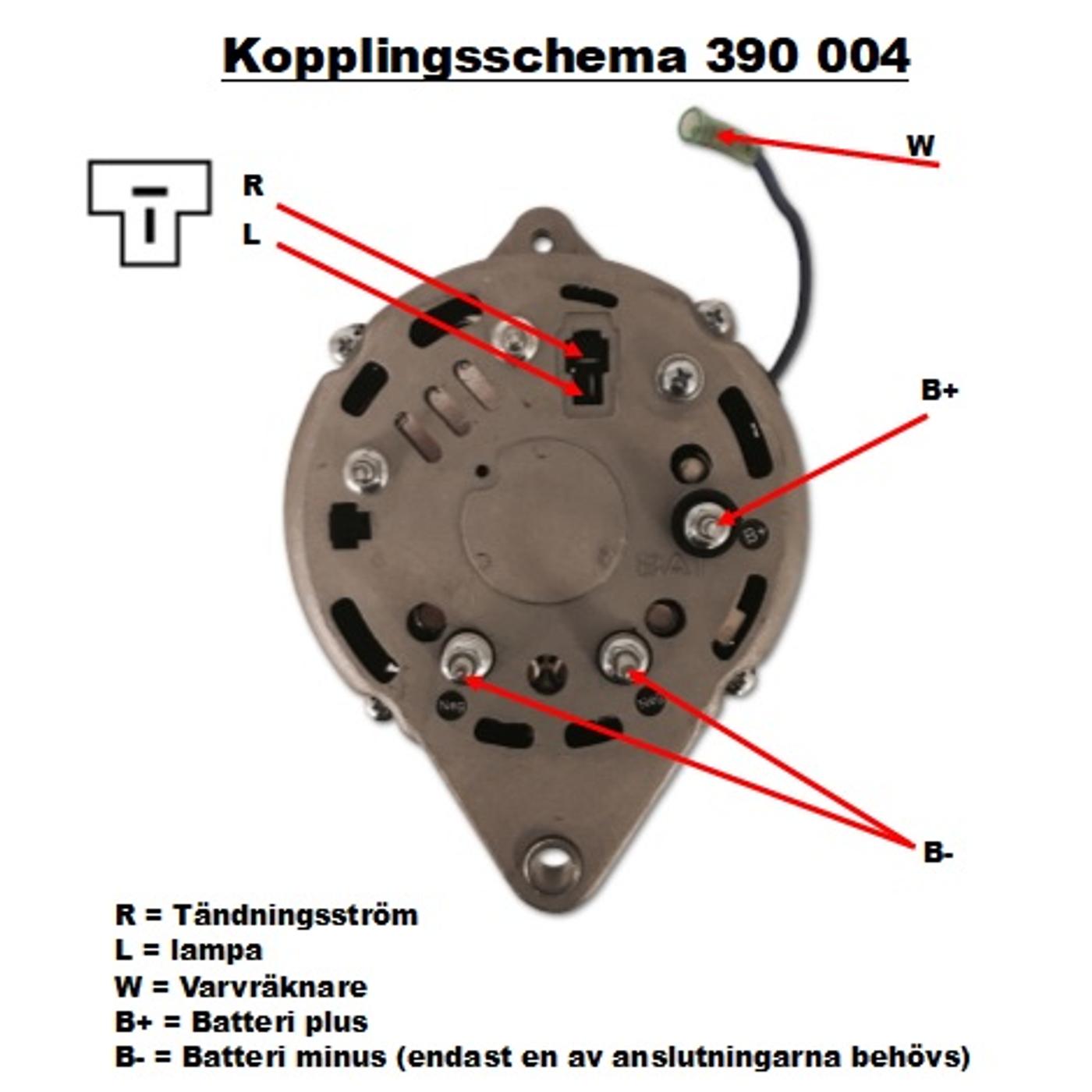

Kopplingsschema Yanmar generator 390 002 och 390 004 med R L och W

Kopplingsschema för 390 002 / 390 004-familjen. Observera att W-utgången finns på 390 004 men normalt inte på standardutförandet av 390 002.

Tändningsström

R

R är positiv tändningsström till generatorns regulator.

Laddningslampa

L

L används för generatorns laddningslampa.

Varvräknaruttag

W

W används för varvtalssignal. Generator 390 004 har W-uttag som standard.

Separat jord

2-polig

Både 390 002 och 390 004 är 2-poliga generatorer och använder separat jordanslutning.

Viktigt: 390 002 har normalt inte W-uttag

Generator 390 002 är 55 A och använder R för tändningsström och L för laddningslampa. Standardutförandet saknar normalt W-utgång. Om varvräknaruttag behövs ska detta anges vid beställning, eller så kan 390 004 vara ett alternativ när övriga mekaniska och elektriska krav stämmer.

320 091, 390 002 eller 390 004?

De tre generatorerna ska inte väljas enbart efter laddström. Kontrollera framför allt polaritet, anslutningar, remskiva och behov av varvtalssignal.

35 A · 1-polig

320 091

Klassisk Yanmar-generator för många äldre motorer. Jord via generatorns gods.

55 A · 2-polig

390 002

R och L. Standardutförandet saknar normalt W-utgång.

80 A · 2-polig

390 004

R, L och W. Ett alternativ när varvtalssignal behövs och övriga mått och anslutningar passar.

Kontrollera laddkretsen

Uppgradering

Vid byte från en äldre 35 A-generator till en kraftigare generator behöver även B+-kabel, jord och övriga delar av laddkretsen vara dimensionerade för den högre strömmen.

Generatoranslutningar och fler kopplingsscheman

Förstå B+, D+, W, R och L

Generator

Läs mer om generatorns vanligaste anslutningar, signaler och beteckningar.

Generatorns anslutningar

Se fler kopplingsscheman

Kopplingsscheman

Gå tillbaka till Kopplingsschema-hubben för Volvo Penta, MerCruiser, startmotor och elmotor.

Alla kopplingsscheman

Kontrollera före inkoppling eller uppgradering

Kontrollera alltid artikelnummer, spänning, polaritet, remskiva och anslutningsbeteckningar innan generatorn kopplas in. Om laddströmmen ökas behöver även kablage, jordförbindelser och övriga delar av laddsystemet kontrolleras.
