Kopplingsschema elmotor

Kopplingsschema och teknisk information för reversibla likströmsmotorer med fyra anslutningar. Här förklarar vi principen bakom CW- och CCW-rotation och vad du bör kontrollera före inkoppling.

✓ Likström ✓ Reversibel motor ✓ CW / CCW ✓ Fyra anslutningar

Reversibel elmotor – medurs eller moturs

Vissa likströmsmotorer är reversibla och kan köras i båda rotationsriktningarna. Den typen av motor kan förekomma i exempelvis bogpropeller- och andra riktningsstyrda applikationer. På utförandet som visas här används fyra anslutningar för styrning av rotationsriktningen.

Kopplingsschema för elmotor med fyra anslutningar

Schemat visar ett exempel på hur en reversibel motor kan anslutas för att ändra rotationsriktning. Använd alltid märkningen på den aktuella motorn som primär referens.

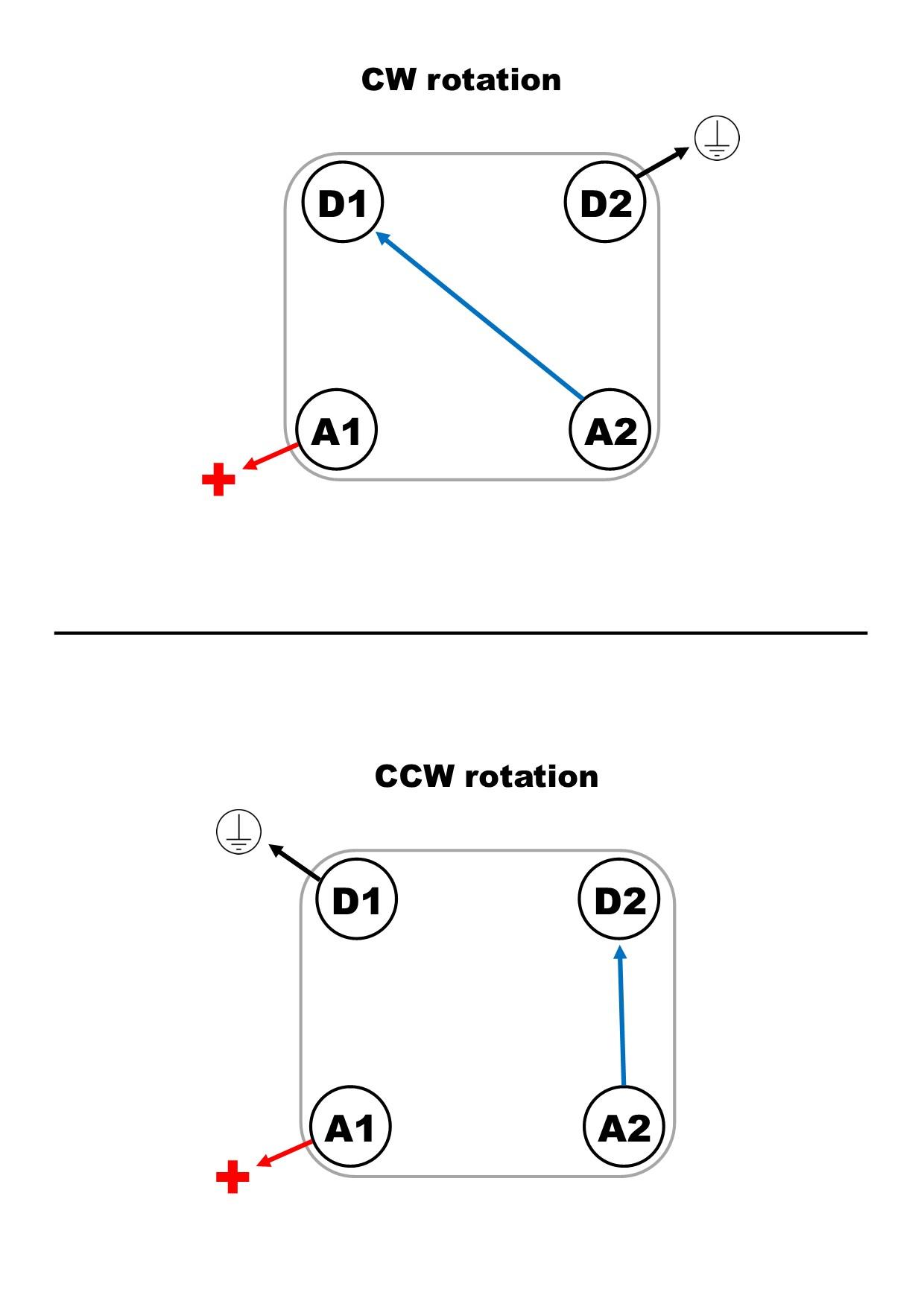

Kopplingsschema för reversibel elmotor med fyra anslutningar CW och CCW

Exempel på koppling av reversibel elmotor med fyra anslutningar. Kontrollera motorns märkning före inkoppling.

Vad betyder CW och CCW?

Rotationsriktningen anges ofta med de engelska förkortningarna CW och CCW.

Clockwise – medurs

CW

CW betyder att motorn roterar medurs när rotationen betraktas från den referenssida som anges för motorn.

Counterclockwise – moturs

CCW

CCW betyder att motorn roterar moturs när rotationen betraktas från den referenssida som anges för motorn.

Hur ändras rotationsriktningen?

På en reversibel likströmsmotor ändras rotationsriktningen genom att strömriktningen ändras i förhållande till motorns magnetfält. Exakt vilka anslutningar som ska kopplas om beror på motorns interna konstruktion.

Kontrollera märkningen

Fyra anslutningar

Fyra anslutningar betyder inte automatiskt att alla elmotorer kopplas på samma sätt. Följ beteckningarna på den aktuella motorn och använd schemat som hör till just det utförandet.

Relä eller kontaktor kan styra riktningen

Riktningsstyrning

I en färdig installation kan riktningsväxlingen skötas av reläer, kontaktorer eller annan styrutrustning. Motorn ska därför inte bedömas isolerat från resten av styrkretsen.

Kontrollera mer än bara rotationsriktningen

För att ersätta eller koppla in en elmotor behöver flera tekniska egenskaper stämma samtidigt.

Spänning

Kontrollera att motorn är avsedd för rätt systemspänning, exempelvis 12 V eller 24 V.

Rotationsriktning

Kontrollera om applikationen kräver CW, CCW eller en motor som kan reverseras.

Antal anslutningar

Jämför kontaktstycke, kablar och anslutningspunkter med den befintliga motorn.

Mekaniskt utförande

Axeldiameter, axellängd, infästning och övriga mått behöver också stämma.

Olika elmotorer har olika kopplingsprinciper

Sortimentet omfattar flera typer av likströmsmotorer. Kopplingsschemat ovan gäller inte automatiskt för alla dessa, men typ, spänning och rotationsriktning är viktiga uppgifter när rätt motor ska identifieras.

CW, CCW och andra utföranden

Likströmsmotor

I vårt sortiment finns likströmsmotorer där rotationsriktningen anges som exempelvis CW eller CCW. Kontrollera alltid den specifika produktens tekniska data.

Se elmotorer

Powertrim-motorer

Båt & marin

Powertrim-motorer är en annan vanlig typ av marin likströmsmotor. De kan ha andra anslutningar och ska därför inte kopplas efter schemat ovan utan verifiering.

Se powertrim-motorer

Fläktmotorer

Fordon

Även fläktmotorer kan vara specificerade för en bestämd rotationsriktning. Därför behöver CW/CCW kontrolleras när en ersättningsmotor väljs.

Se fläktmotorer

Fler elektriska scheman

Kopplingsscheman

Se även våra scheman för startmotorer, generatorer, Volvo Penta, MerCruiser och Yanmar.

Alla kopplingsscheman

Kontrollera motorns eget schema före inkoppling

Anslut inte en elmotor enbart utifrån antal kablar eller antagandet att alla reversibla motorer är uppbyggda på samma sätt. Kontrollera spänning, polaritet, anslutningsmärkning, rotationsriktning och motorns tekniska data. Felaktig inkoppling kan skada motor, reläer, kablage eller annan styrutrustning.

Behöver du ersätta en elmotor?

Hitta rätt motor

Utgå från spänning, effekt, rotationsriktning, axelmått, infästning och artikel- eller originalnummer. Har du den gamla motorn lös kan tydliga bilder på märkning, anslutningar och axel hjälpa vid identifieringen.
