Kopplingsschema Volvo Penta

Kopplingsschema och artikelreferenser för Valeo- och Paris-Rhône-generatorer som förekommer på flera Volvo Penta-motorer. Identifiera rätt utförande via artikelnummer, originalnummer, anslutningar och remskiva.

✓ Volvo Penta ✓ Valeo / Paris-Rhône ✓ A13N-familjen ✓ Generator

A13N234 och närliggande generatorutföranden

Flera Valeo- och Paris-Rhône-generatorer till Volvo Penta använder samma eller närliggande elektriska kopplingsprinciper men kan skilja i bland annat laddström, remskiva och mekaniskt utförande. Kontrollera därför alltid både originalnumret och den faktiska generatorn innan inkoppling eller byte.

Generatorfamilj kring A13N234

Schemat nedan används som referens för den generatorfamilj som sedan tidigare är kopplad till artikel- och originalnumren på denna sida.

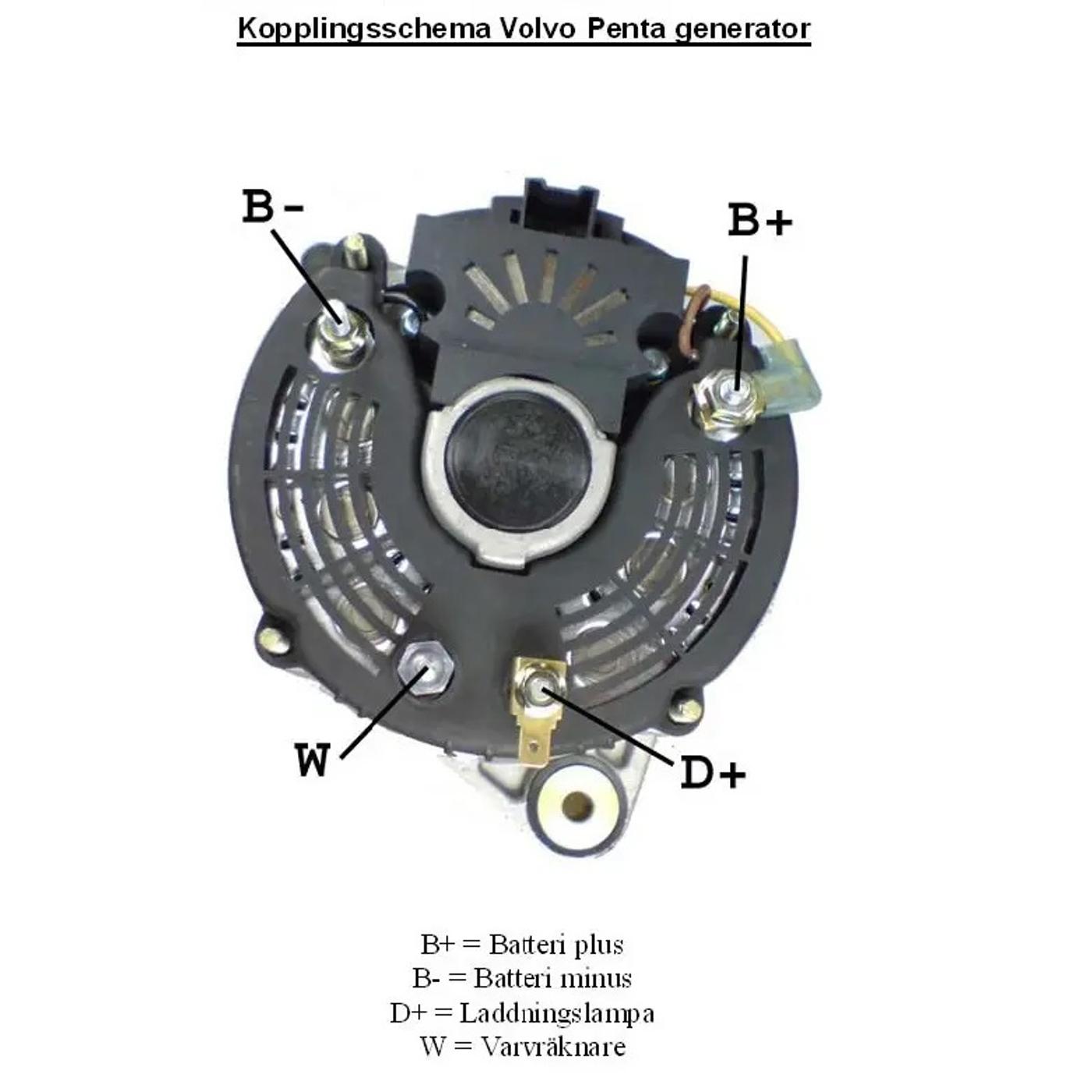

Kopplingsschema Volvo Penta och Valeo A13N234 generator

Kopplingsschema för Volvo Penta / Valeo-generatorfamiljen. Kontrollera alltid anslutningsbeteckningar och generatorns utförande före inkoppling.

Nummer som förekommer i denna kopplingsfamilj

Följande nummer fanns redan på den tidigare schemasidan. Nummerlistan används för identifiering och innebär inte att alla generatorer är identiska eller direkt utbytbara.

Start & Generator

290067 · 290067125 · 290067140 · 290067D74 · 290068 · 290068125 · 290068140 · 290068281 · 290068286 · 290068D74 · 290069 · 290069125 · 290069140 · 290069286 · 290069D74

Valeo / Paris-Rhône

A13N147M · A13N148M · A13N149M · A13N186M · A13N259M · A13N234

Volvo Penta

834625-6 · 841378-3 · 841766-9 · 858838-6 · 858839-4 · 872018-7 · 872235-7

Vanliga anslutningar på uppgraderingsgeneratorerna

Flera av de nuvarande Volvo Penta-ersättningsgeneratorerna på startmotor.se använder B+, D+, B− och W. Vissa versioner har dessutom en separat sensorkabel.

Batteriplus

B+

Generatorns laddutgång till batteriets pluskrets.

Laddningslampa

D+

Anslutning för laddningslampan och generatorns laddningsindikering.

Separat jord

B−

De aktuella generatorerna är 2-poliga och använder separat jordanslutning.

Varvtalssignal

W

W-utgången kan användas för signal till varvräknare.

Generatorer med sensorkabel

Flera av de kraftigare ersättningsgeneratorerna har en gul eller röd sensorkabel. Den används för spänningsavkänning och kan hjälpa regulatorn att kompensera för spänningsfall i laddkretsen.

Sensorkabeln måste vara ansluten

Sense

På generatorer med separat sensorkabel behöver kabeln vara ansluten till B+ eller till batteriets pluskrets enligt generatorns utförande för att laddregleringen ska fungera korrekt.

Kan mäta närmare batteriet

Spänningsfall

Vid långa kablar eller komponenter som ger spänningsfall kan sensorkabeln dras närmare batteriet så att regulatorn mäter spänningen längre ut i laddkretsen.

Aktuella Volvo Penta-alternativ

Generatorerna nedan förekommer i samma breda Volvo Penta- ersättningsfamilj men skiljer bland annat i laddström, remskiva och utförande.

Kontrollera elsystemet vid uppgradering

Om en äldre 35 A-generator ersätts med en 50, 60, 80 A eller kraftigare generator behöver även B+-kabel, jordkabel och övriga delar av laddkretsen vara dimensionerade för den högre strömmen. Kontrollera dessutom remskivans diameter och utförande så att generatorns varvtal och mekaniska passform blir rätt.
