En DC/DC-laddare kan ladda förbrukningsbatteriet från startbatterisidan med en egen laddprofil. Rätt val handlar om mer än ampere: kontrollera batteriets laddvillkor, generatorns marginal och hur laddningen startas och stoppas.
Vet du redan vilken spänning och laddström ditt system behöver? Se DC/DC-laddare i sortimentet. Är du osäker, ta hjälp med produktvalet innan du beställer.
Börja med fyra uppgifter
Samla underlaget innan du väljer laddare. Då blir det enklare att se vad du kan behålla och vad som behöver anpassas.
Säkerhet och underlag för kontrollen
Arbeta säkert
Stäng av motor och laddkällor och gör berörda kretsar spänningslösa enligt manualerna innan anslutningar ändras. Skydda batteripolerna mot kortslutning. Lossa aldrig en batterikabel med motorn igång. Låt en fackkunnig installatör kontrollera en ombyggd lösning.
Verktyg och dokumentation
Ta fram manualer, batteriets laddvillkor och en enkel skiss. Använd en lämplig multimeter för spänning. Höga laddströmmar kräver exempelvis en korrekt dimensionerad DC-tångamperemeter eller shunt – inte multimeterns vanliga strömingång.
Vad gör en DC/DC-laddare?
DC betyder likström. En DC/DC-laddare, även skrivet DC-DC-laddare eller batteri-till-batteri-laddare, använder en likströmskälla för att ladda ett annat batteri. En modell avsedd för batteriladdning kan ge mottagarbatteriet en anpassad laddprofil och begränsa laddströmmen.
Vanligt upplägg i båt och husbil

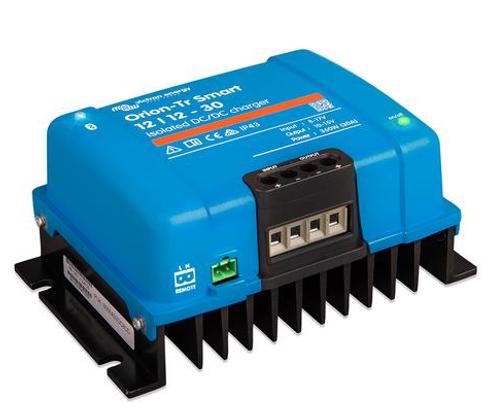

Generator → startbatterisida → DC/DC-laddare → litiumbank.
Generatorn laddar startbatteriet. DC/DC-laddaren tar ström från startsidan och laddar den separata förbrukningsbanken. Detta beskriver energivägen, inte ett installationsschema.
Laddaren tar inte bara ett överskott som blir över. Dess effektbehov belastar generatorn när motorn går. Startbatteriet emellan är därför ingen garanti mot överbelastning. Laddarens kapacitet och inställningar måste anpassas till hela systemet.
En vanlig spänningsomvandlare är inte automatiskt en batteriladdare. Kontrollera laddfunktion, laddprofil och tillåtna batterityper. På modeller med båda funktionerna behöver rätt driftläge väljas.
Jämför du DC/DC med skiljerelä eller skiljediod? Läs guiden om laddfördelning och olika systemprinciper.
Så väljer du spänning och laddström
Utgå från ditt laddbehov, men låt batteri, generator och installation sätta gränserna.
1. Kontrollera både ingång och utgång
Ett 12 V-startsystem och en 12 V-förbrukningsbank kan behöva en 12/12 V-laddare. Vid olika systemspänningar krävs en modell som uttryckligen stöder kombinationen, exempelvis 24/12 V. Kontrollera även de verkliga tillåtna spänningsintervallen – inte bara modellnamnet.
2. Räkna på hur mycket du behöver återladda
Som ett förenklat exempel kräver 60 Ah under tre timmars körning cirka 20 A i genomsnitt in i batteriet. Förbrukare som är igång samtidigt behöver också ström. Detta är en behovsberäkning, inte en rekommendation om laddarstorlek; laddförlopp och strömbegränsningar kan förlänga tiden.
Kontrollera batteritillverkarens rekommenderade och högsta tillåtna laddström samt BMS-gränserna. Räkna med solceller och andra laddare som kan vara aktiva samtidigt. Batteriets urladdningsgräns är inte samma sak som dess laddgräns. Ska du också välja batteri? Se litiumbatterier och kontrollera den aktuella modellens användningsområde och laddvillkor.
3. Bedöm generatorns tillgängliga kapacitet
Generatorns märkström är inte ett löfte om ledig kapacitet till litiumbanken. Bedöm vad den kan leverera varm och vid aktuellt varvtal, med marginal för fordonets övriga förbrukare och startbatteriets återladdning. Långvarig laddning vid låga varvtal behöver särskild uppmärksamhet.
Utgående laddström och ingående ström är olika
Ingångsström ≈ (utspänning × utström) / (inspänning × verkningsgrad).
Räkneexempel: 40 A vid 14,2 V ut, 13,0 V in och antagen verkningsgrad 95 % kräver ungefär 46 A från startsidan. Övrig fordonsförbrukning tillkommer. Värdena är illustrativa och avser inte en viss produkt.
Kontrollera om modellen har en inställbar gräns för ingångsström, utgångsström eller båda. Sätt inte automatiskt maximal laddström bara för att laddaren klarar den.
4. Välj rätt isolering och installationsmiljö

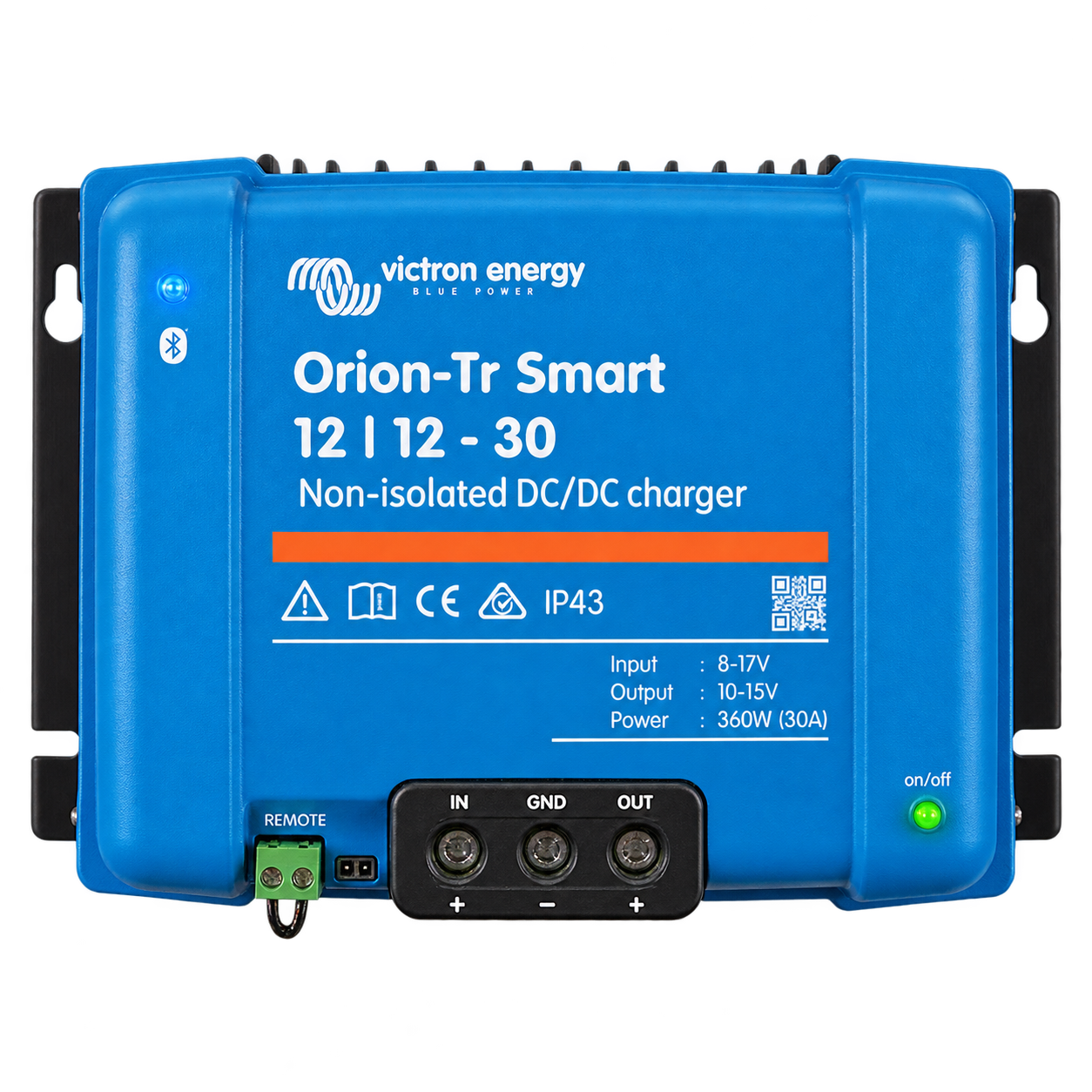

En galvaniskt isolerad modell medger separata elektriska referenser på in- och utgångssidan. En oisolerad modell har gemensam minusreferens. Valet styrs av systemets jordning och konstruktion, inte enbart av att installationen sitter i en båt. Följ modellens anslutningsanvisningar.
Kontrollera också kapslingsklass, temperaturgränser, monteringsläge och kylutrymme. Laddarens eget övertemperaturskydd är inte samma sak som temperaturövervakning av generatorn.
När ska laddningen starta och stoppa?
Motoravkänning och smart generator
En smart, motorstyrd generator kan variera sin spänning. Laddaren behöver vara kompatibel med detta och ha rätt aktivering, exempelvis motoravkänning eller en avsedd styrsignal. Tändning på betyder inte alltid att motorn går. Kontrollera att startsidan inte töms under parkering.
BMS och batteritemperatur
BMS är batteriets övervaknings- och skyddssystem. Kontrollera hur det stoppar laddningen och om laddaren ska styras med en signal eller kommunikation. Ett internt batteriskydd är inte samma sak som en extern styrutgång; kompatibiliteten måste kontrolleras.
En vald litiumprofil betyder inte automatiskt att batteritemperaturen mäts. Temperaturstyrt laddstopp kan kräva en extern givare eller BMS-styrning. Följ batteriets temperaturgränser och kontrollera hur en eventuell batterivärmare samverkar med laddningen.
Kontrollera kablar, säkringar och kylning
Följ kopplingsschemat för den valda modellen. Ingången ansluts till avsedd källa och utgången till batteriet som ska laddas. Minusanslutningar och styrsignaler kan skilja mellan modeller. En DC/DC-laddare ska inte sättas in som en skiljediod med oförändrade ledningar.
Dimensionera kablar och avsäkring för respektive sida utifrån ström, längd och installationsförhållanden. Båda batterierna kan mata en kortslutning. Följ manualens krav på säkringsplacering, anslutningar och ventilation. Kontrollera spänningsfall under belastning.
Vid driftsättning: kontrollera laddprofil, strömgränser, aktivering och avstängning. Verifiera batteriskyddets styrning enligt tillverkarnas testförfarande – inte genom att skapa ett farligt feltillstånd. Spara valda inställningar och en skiss över systemet. Behöver kablaget anpassas? Se kablar och kabelskor och välj utförande efter installationens krav.
Börja med statusen – inte med att byta laddare
Ingen laddning
Läs av felmeddelande, laddarläge och eventuell stopporsak i app eller display. Kontrollera matning, säkringar, aktivering och om BMS tillåter laddning.
Lägre laddström än väntat
Kontrollera laddfas, strömgränser, inspänning, kylning och generatorns marginal. Ett nästan fullt batteri kan ta emot mindre ström utan att något är trasigt.
Startbatteriet tappar laddning vid stillestånd
Kontrollera när laddaren är aktiv och om motordetektering eller extern styrning fungerar. Skilj på laddarens förbrukning och andra laster i fordonet.
Avbryt vid bränd lukt, missfärgade anslutningar eller skadade kablar och låt installationen kontrolleras. Läs vår guide om generatorer och felsökning.
Vanliga frågor om DC/DC-laddare
Svar inför produktval och anpassning av ett befintligt laddsystem.
Ska jag välja 30 A eller 50 A?
Välj efter laddbehovet och vad generator, batteri och installation klarar tillsammans. Jämför laddarens ingångsström, möjliga strömbegränsning och batteriets laddvillkor. En 50 A-modell är inte automatiskt rätt för en större batteribank. Om underlaget saknas hjälper vi dig att bedöma valet innan köp.
Kan jag behålla originalgeneratorn?
Det kan gå, men generatorns tillgängliga kapacitet och laddarens strömuttag måste bedömas tillsammans. Ett större litiumbatteri innebär inte automatiskt att en större laddare passar. Vid höga laddbehov kan ett annat generator- och regleringsupplägg behöva utredas.
Kan flera DC/DC-laddare parallellkopplas?
Bara när tillverkaren uttryckligen tillåter det för de aktuella modellerna. Sammanlagd ingångsström, batteriets laddgränser, avsäkring och styrning måste kontrolleras. Parallell drift skapar inte mer kapacitet i generatorn.
Behövs DC/DC även om jag har solceller?
Solceller och generatorladdning är olika laddvägar. Solceller gör inte i sig generatorns laddväg lämplig för litium. Bedöm varje laddkälla och deras sammanlagda laddström. En vanlig DC/DC-laddare har inte automatiskt en solcellsingång.
Kan en DC/DC-laddare ladda startbatteriet från litiumbanken?
Ja, med en modell och ett system som är avsedda för detta. Då väljs laddprofilen för startbatteriet. Detta är ett annat systemupplägg än huvudexemplet ovan. Räkna inte med automatisk laddning åt båda hållen; en eventuell omvänd nödladdningsfunktion är inte samma sak som underhållsladdning. Läs mer om alternativa laddsystem.
Välj laddfunktion – inte bara spänning
I kategorin Spänningsomvandlare finns DC/DC-produkter med olika uppgifter. Kontrollera att modellen är avsedd för batteriladdning.
Ett produktexempel: Victron Orion XS 12/12–50A
Artikel ORI 121217040 är en oisolerad DC/DC-laddare för 12 V-system. Det är ett exempel, inte ett generellt storleksval. Kontrollera strömgräns, batteriprofil och styrning för ditt system. Se Orion XS 12/12–50A – produktuppgifter och köp.
DC/DC-sortiment
Jämför spänning och funktion. En spänningsomvandlare utan lämplig laddfunktion ska inte väljas som batteriladdare.
Se DC/DC-sortimentetLitiumbatterier
Jämför spänning, kapacitet och användningsområde. Kontrollera laddvillkor och BMS för den modell du väljer.
Se litiumbatterier Kompletterande laddningBatteriladdare
Behöver du också ladda från landström eller elnät? Välj en laddare avsedd för strömkällan och batteriets laddkrav.
Se batteriladdareMer hjälp om litium och laddsystem
Vill du jämföra olika lösningar? Läs om laddfördelning, DC/DC och direkt generatorladdning. För fler guider, besök Hjälpcenter för litiumbatterier och installation.
Guiden hjälper dig att välja och kontrollera systemets delar. Exakta inställningar, temperaturgränser och inkopplingar ska följa manualerna för din utrustning. Saknar du underlag för en produkt i vårt sortiment? Kontakta oss med produktens modell- eller artikelnummer.
