Batteriplus
Generatorns huvudsakliga laddutgång till batteriets pluskrets.
Hjälpcenter · Kopplingsscheman
Kopplingsschema MerCruiser
Kopplingsscheman och anslutningsinformation för utvalda generatorer och startmotorer till MerCruiser. Hitta rätt utförande via artikelnummer, originalnummer och generatorns faktiska anslutningar.
Identifiering
Börja med artikelnumret och anslutningarna
MerCruiser-generatorer förekommer i flera elektriska och mekaniska utföranden. Samma grundtyp kan också förekomma under artikelnummer från Mando, MerCruiser, Volvo Penta och Start & Generator. Kontrollera därför både numret och anslutningarnas beteckningar innan inkoppling.
Generator · B / P / L2 / EXC / S
Kopplingsschema för MerCruiser-generator
Den här anslutningstypen används bland annat på generator 290 019, 290 076 och 290 135. Effekt och remskiva kan skilja mellan generatorerna även när anslutningsprincipen är densamma.

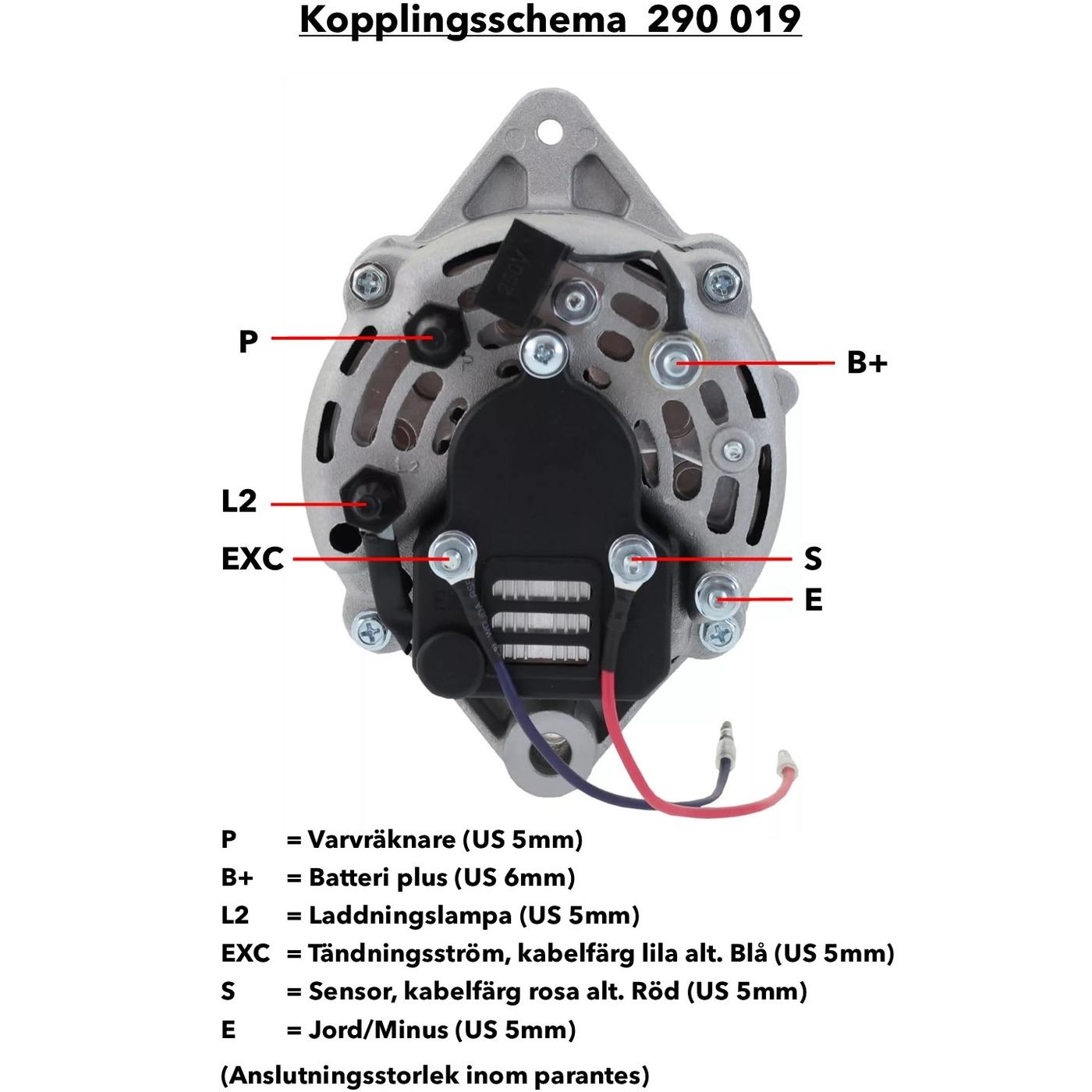

Kopplingsschema för MerCruiser/Mando-generator med B, P, L2, EXC och S.
Varvtalssignal
Signal som kan användas till varvräknare. På generator 290 019 anges funktionen som W.
Laddningslampa
Anslutning för laddningslampa. På produktinformationen anges motsvarande funktion som D+.
Tändningsström
Exciterings-/tändningsström till generatorn. På 290 019, 290 076 och 290 135 anges denna som plus.
Sensor / sense
Används för generatorns spänningsavkänning.
Artikelnummer & originalnummer
Nummer kopplade till denna generatorfamilj
Följande nummer finns sedan tidigare på denna schemasida. Använd dem tillsammans med anslutningarnas placering och generatorns mekaniska utförande för identifiering.
Start & Generator
290004 · 290019 · 290060 · 290076 · 290135
Mando
AC165610 · AC165616 · AC165617 · AC165618 · M50924 · M59207 · M59819
MerCruiser
8058849 · 805884 · 805884P · 805884T · 805884T01 · 805884T1 · 807653 · 807653T · 896332193
Volvo Penta
3856600 · 3856600-6 · 3857561 · 3857561-9 · 3860171
Generatorer
Exempel på generatorer med B / P / L2 / EXC / S
Generatorerna nedan använder samma grundläggande anslutningsbeteckningar, men skiljer bland annat i effekt och remskivans utförande.
290 019 · 12 V / 65 A
Enkel 9,5 mm kilremskiva. För flera MerCruiser- och Volvo Penta-applikationer.
290 076 · 12 V / 65 A
6-spårig multiremskiva, cirka 63 mm. Samma B/P/L2/EXC/S-princip.
290 135 · 12 V / 80 A
För flera MerCruiser 4-, 6- och 8-cylindriga motorer samt vissa Volvo Penta V6/V8.
290 060 · 12 V / 55 A
MerCruiser-generator med enkel remskiva. Kontrollera anslutningar före byte.
Annan MerCruiser-familj
Generator med I, S och P
Alla MerCruiser-generatorer använder inte samma kontaktstycke. Generator 390 011 och 390 056 använder ett separat utförande där I är tändningsström, S är batterisensor och P används för varvtalssignal.
Tändningsström
Positiv styrmatning från tändningskretsen.
Batterisensor
Positiv anslutning för spänningsavkänning.
Varvräknare
Flatstift för signal till varvräknare.
390 011 · 12 V / 70 A
I/S/P-utförande med 6-spårig remskiva på 63 mm.
390 056 · 12 V / 70 A
I/S/P-utförande med 6-spårig remskiva på 49 mm.
Startmotor
Startmotor med fyra anslutningar
Den gamla MerCruiser-sidan innehåller även ett separat schema för startmotor med fyra anslutningar. Det är ett generellt startmotorschema och ska inte förväxlas med generatornumren ovan.

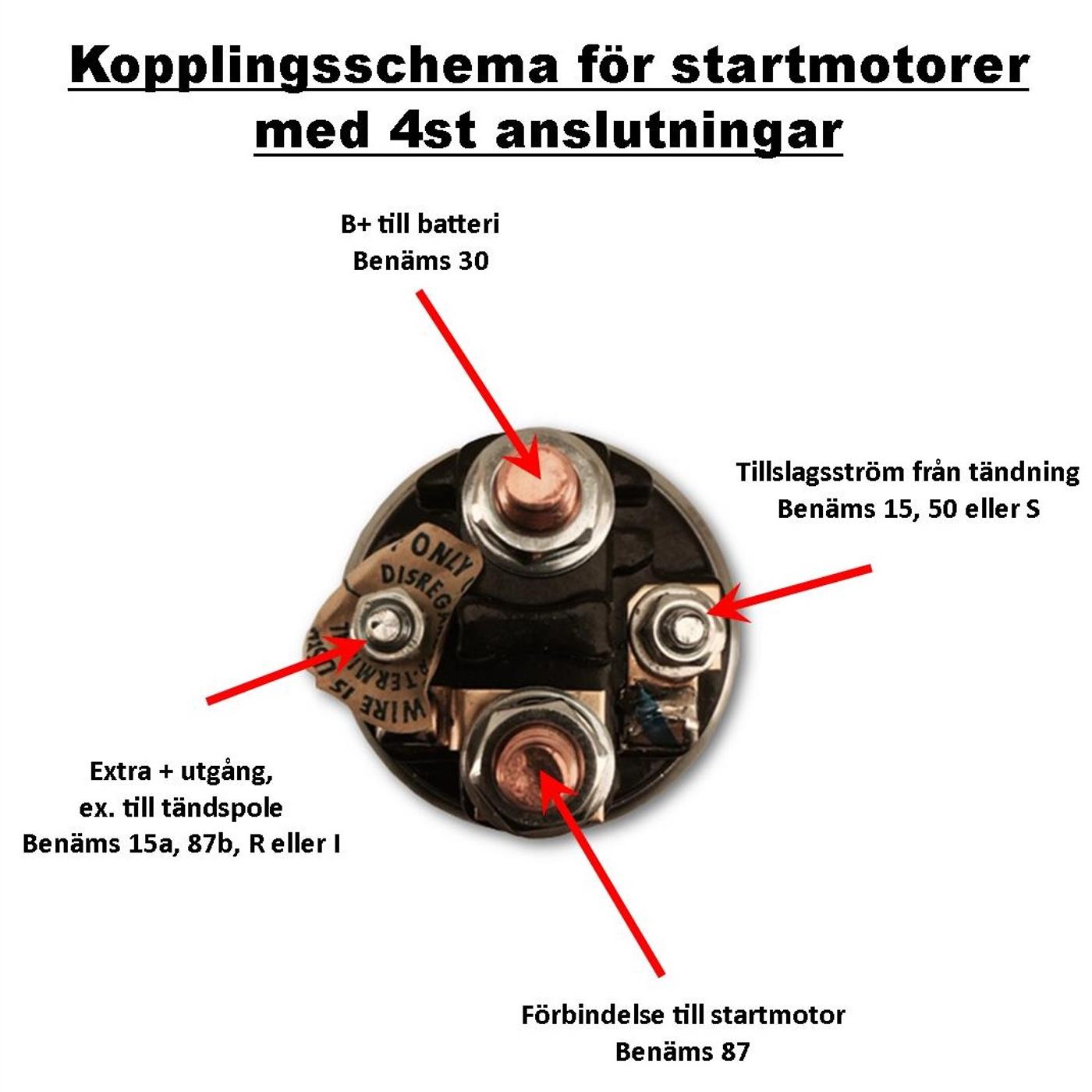

Exempel på startmotor med fyra anslutningar. Kontrollera startmotorns märkning innan inkoppling.
Extra plusutgång kan förekomma
På vissa startmotorer används en fjärde anslutning som extra plusutgång under startögonblicket, exempelvis till tändspole eller liknande. Den används inte i alla installationer.
Se separat startmotorschemaKontrollera startmotorns anslutningar
Fabrikat och startmotorutförande avgör vilken anslutning eller reservdel som passar. Utgå därför från startmotorns originalnummer.
Se startmotoranslutningarKontrollera innan inkoppling
Utgå inte enbart från kabelns färg eller från att två generatorer ser likadana ut. Kontrollera artikelnummer, spänning, polaritet, remskiva, kontaktstycke och anslutningsbeteckningar. Felaktig inkoppling kan skada generatorn, startmotorn eller båtens elsystem.
