Generatorer – fakta
och felsökning

Laddar generatorn inte, lyser laddlampan eller laddas batteriet ur? Följ kontrollerna i ordning och ta reda på vad som behöver åtgärdas innan du byter delar.

✓ Steg-för-steg ✓ Mätning med multimeter ✓ Från diagnos till rätt del

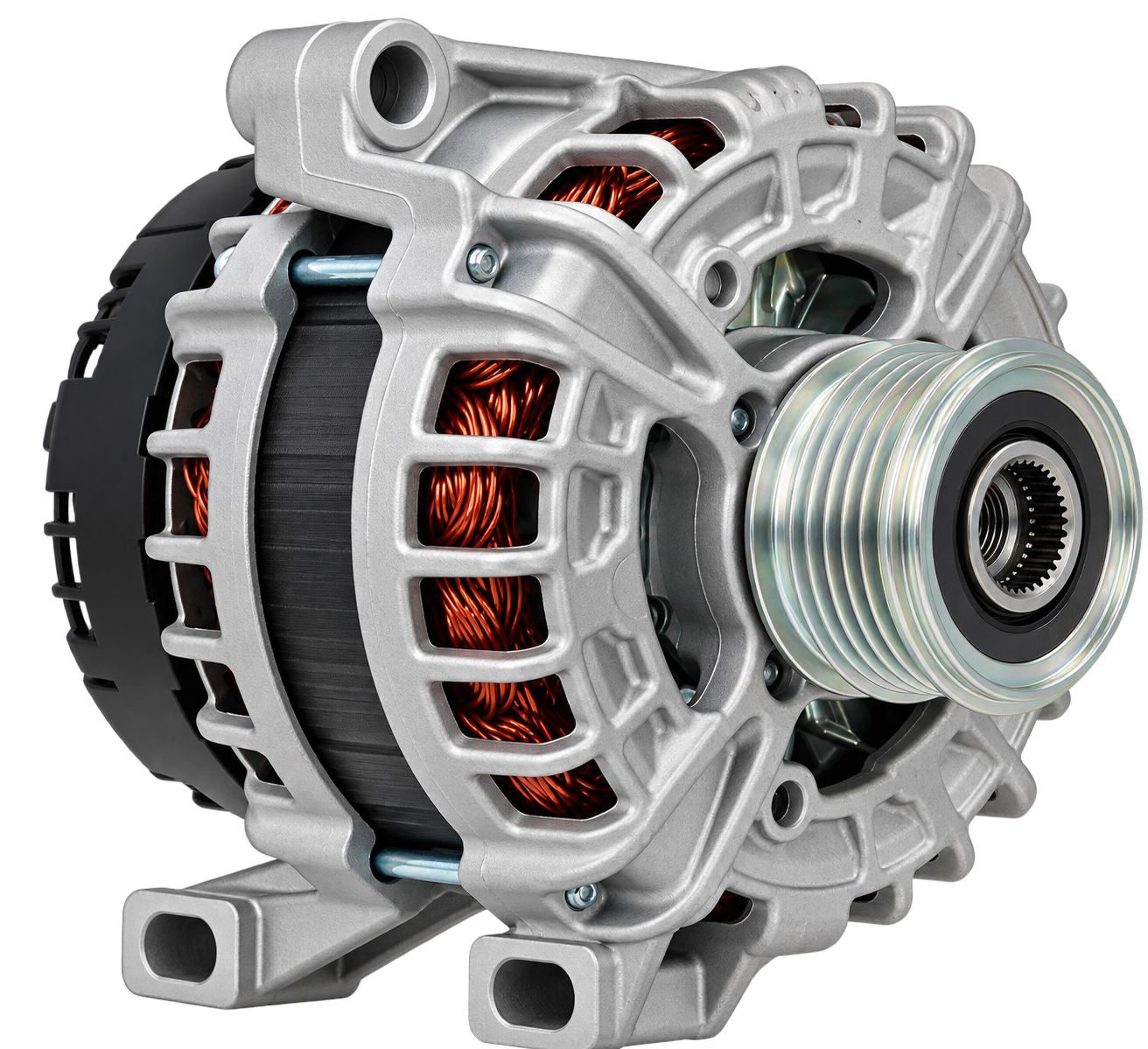

Exempel på fordonsgenerator

Generatorn försörjer elsystemet och laddar batteriet när motorn är igång. Ett laddningsproblem kan också bero på batteriet, remdriften, kablarna, jordförbindelserna eller styrningen. Här går vi igenom hur en vanlig fordonsgenerator fungerar, hur du felsöker laddsystemet och när reparation, byte eller fortsatt hjälp är rätt nästa steg.

Snabbguide

Felsök laddproblemet i den här ordningen

Börja med batteriet, remdriften och anslutningarna. Mät därefter laddningen innan du bedömer generatorn eller regulatorn.

01
Kontrollera batteri och rem Kontrollera batteriets laddning och att generatorns remdrift är i gott skick.
02
Kontrollera kablage och jord Leta efter skador, lösa anslutningar, korrosion och tecken på värme.
03
Mät laddning och spänningsfall Jämför batteriet och generatorn under samma förhållanden och med elektrisk belastning.
04
Kontrollera aktivering och reglering Följ rätt metod för D+, laddlampa eller generatorns elektroniska styrning.
↓ Längre ner går vi igenom varje kontroll och hur du tolkar resultaten.

Har du redan konstaterat felet? Hitta rätt generator eller se generatordelar. Är du osäker på felorsaken följer du kontrollerna nedan.

Innan du börjar
!
Viktigt

Säkerhet

Batteriet och generatorns B+-anslutning kan ge mycket hög kortslutningsström. Vid mätning under drift finns även risker från remmar, fläkt och andra rörliga delar.

  • Se till att fordonet står säkert och inte kan börja rulla. Gör okulär kontroll och arbete med anslutningar med motorn avstängd.
  • Håll verktyg och lösa metallföremål borta från batteripoler och strömförande anslutningar. B+ kan vara spänningsförande även när tändningen är avstängd.
  • Följ tillverkarens anvisningar för frånkoppling av batteriet före demontering. Lossa aldrig batteripoler, B+ eller generatorns jordförbindelse under drift för att testa laddningen.
  • Håll händer, kläder, verktyg och mätkablar borta från remdriften, fläkten och andra rörliga delar. Använd inte handskar nära roterande delar.
  • Avbryt vid rök, bränd lukt, kraftig gnistbildning eller onormal värme. Är du osäker på mätpunkt eller provmetod ska kontrollen göras av en fackkunnig person.
Använd multimeterns spänningsläge vid spänningsmätning. Koppla aldrig strömingången direkt mellan plus och minus. All felsökning och mätning sker på eget ansvar.
✓
Bra att ha

Verktyg för felsökningen

Multimeter/voltmeterFör att mäta batteriets vilospänning, laddspänning och spänningsfall. Kontrollera att proberna sitter i rätt uttag.
Kopplingsschema och generatoruppgifterIdentifiera B+, rätt minuspunkt och signalanslutningar. Använd tillverkarens provförhållanden och gränsvärden.
Papper eller mobilAnteckna mätvärden, motorvarvtal, temperatur och vilka elektriska förbrukare som är på.
Skyddsglasögon och en medhjälpareAnvänd skyddsglasögon vid arbete nära batteriet. En medhjälpare kan sköta reglage och avläsning när det underlättar en säker kontroll.
Så fungerar laddsystemet

Vad är en generator och hur fungerar den?

En vanlig växelströmsgenerator i ett fordon omvandlar mekanisk energi från motorn till elektrisk energi. Äldre likströmsgeneratorer och Dynastart har andra konstruktioner och behöver kontrolleras enligt sin dokumentation.

Rotor, stator och dioder

I en vanlig generator med elektromagnetisk rotor skapar rotorns fältlindning ett magnetfält. När rotorn drivs runt induceras växelspänning i statorns lindningar. Likriktardioderna omvandlar växelströmmen till likström som elsystemet och batteriet kan använda. På generatorer med kol och släpringar överförs fältströmmen via dessa delar.

Generatorn, batteriet och laddningsregulatorn

Batteriet lagrar energi och levererar bland annat ström till startmotorn. Generatorn försörjer förbrukarna och laddar batteriet när motorn är igång. Regulatorn styr generatorns magnetisering för att reglera laddningen. Laddströmmen beror på bland annat batteriets laddningsnivå, den elektriska belastningen och generatorns varvtal; ampereangivelsen betyder inte att generatorn alltid lämnar den strömmen.

Traditionell generator eller elektroniskt styrt laddsystem?

På många traditionella generatorer ingår laddlampan och D+ i den första magnetiseringen. På andra system styrs generatorn via exempelvis LIN, BSS eller annan elektronisk kommunikation. Anslutningar som L, S, IG, DFM och COM har inte samma funktion på alla generatorer. Identifiera utförandet innan du mäter eller ansluter något. Se guiden om generatorns anslutningar.

Steg-för-steg

Steg-för-steg: felsökning av generatorn

Börja med kontrollerna som kan göras med motorn avstängd. Mätning under drift ska bara göras när mätpunkterna kan nås säkert och du har uppgifter för det aktuella systemet.

1
Steg 1 · Batteri

Mät batteriets vilospänning

Mät direkt mellan batteriets plus- och minuspol med motorn avstängd och batteriet i vila. Ett väl laddat 12 V-blybatteri ligger ofta omkring 12,6–12,8 V, men batterityp, temperatur, vilotid och nylig laddning påverkar värdet.

Låg vilospänning visar att batteriet behöver kontrolleras och normalt laddas före fortsatt provning. Ett värde över eller under 12,7 V bevisar inte sulfatering eller en kortsluten cell. Normal vilospänning bevisar inte heller att batteriet klarar belastning. Läs mer om batterier och felsökning.

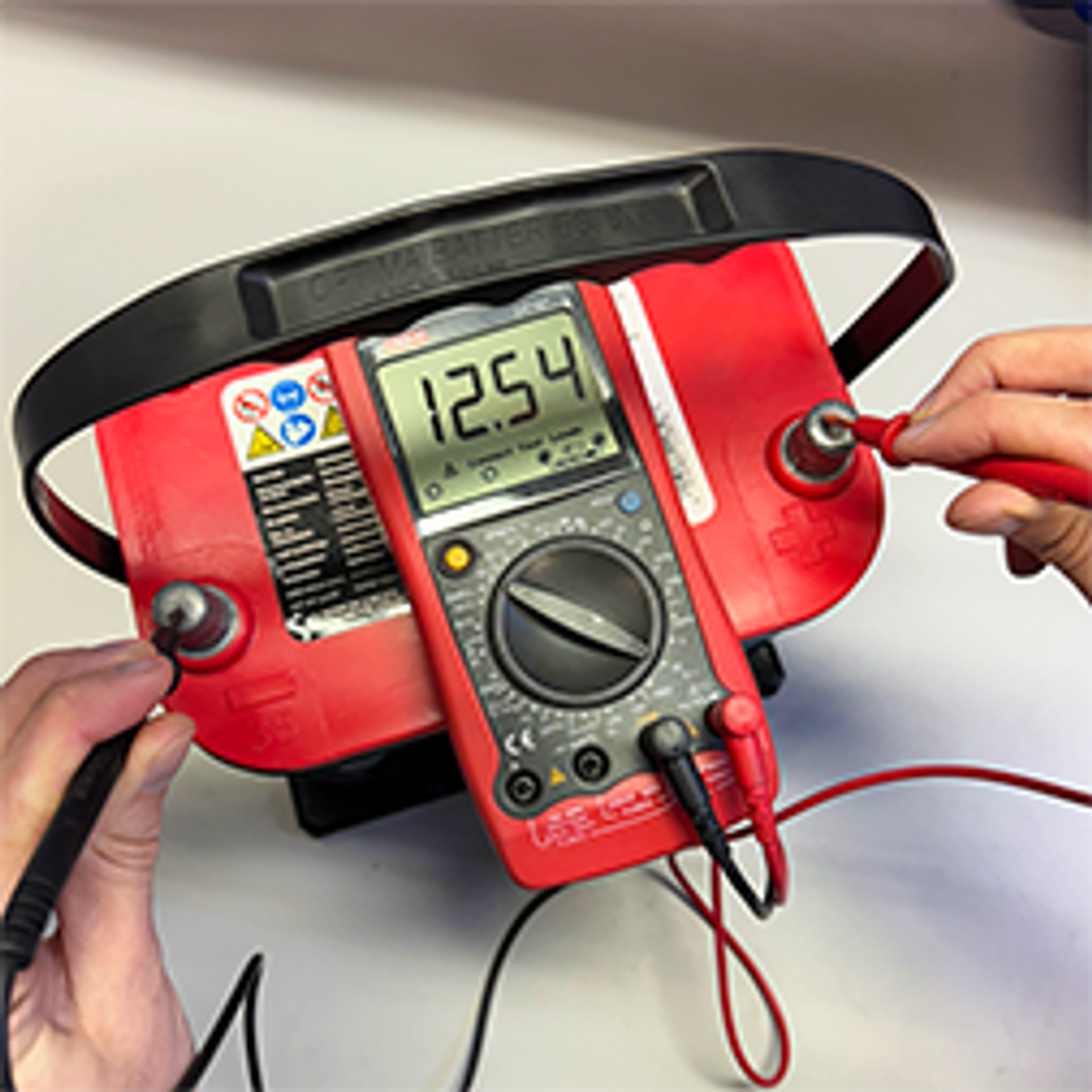

Multimeter som mäter spänningen över ett batteris poler
Bilden visar 12,54 V. Bedöm värdet tillsammans med batterityp, vilotid och ett batteritest.
2
Steg 2 · Rem och anslutningar

Kontrollera rem, B+-kabel och jord

Kontrollera med motorn avstängd att remmen är hel och har rätt spänning enligt fordonets anvisningar. Även spännare, remskiva och ett eventuellt frihjul kan påverka drivningen. En rem ska inte spännas godtyckligt.

Kontrollera pluskabeln från generatorns B+, kabelskor, säkringar och förbindelser mot batteriet. Leta efter korrosion, lösa anslutningar, skador och värmepåverkan. Kontrollera även returvägen via generatorns hölje och motorjord, eller separat B− på en generator med isolerad retur. En extra minusanslutning betyder inte automatiskt att generatorn är 2-polig.

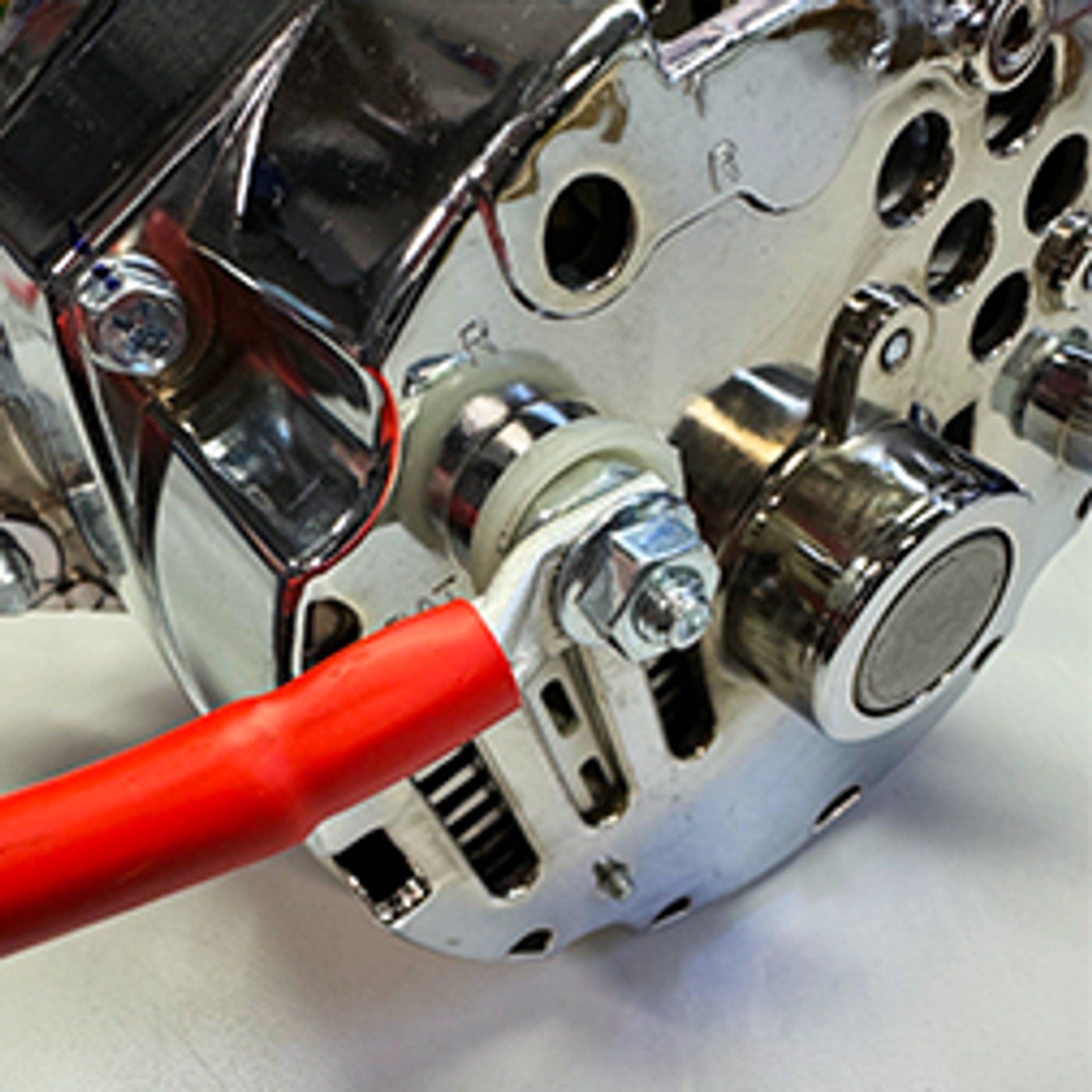

Exempel på B+-kabel och anslutning vid en generator
En väl utförd B+-anslutning. Kablage och kabelsko behöver även kontrolleras elektriskt.
3
Steg 3 · Laddspänning

Mät om generatorn laddar

Mät spänningen över batteriets poler med motorn igång under de provförhållanden tillverkaren anger. Notera motorvarvtal, temperatur och vilka förbrukare som är på. På många traditionella 12 V-system ligger laddspänningen ungefär i området 13,8–14,4 V, men detta är ingen universell godkänd gräns.

Elektroniskt styrda laddsystem kan avsiktligt variera spänningen. Bedöm därför inte generatorn utifrån ett enstaka värde. Mät också mellan generatorns B+ och dess korrekta minuspunkt om det kan göras säkert. På isolerad generator används B−, inte automatiskt höljet. Normal spänning utan belastning bevisar inte att generatorn kan lämna rätt ström; ett belastningsprov kan behövas.

4
Steg 4 · Spänningsfall

Mät B+-kabeln och minusförbindelsen under belastning

Mät spänningsfall när generatorn arbetar och elektriska förbrukare belastar systemet enligt tillverkarens testmetod.

Plussidan: mät mellan generatorns B+ och batteriets pluspol.
Minussidan: mät mellan batteriets minuspol och generatorns avsedda minuspunkt – hölje på stomjordad generator eller B− på isolerad generator. Bedöm spänningsfallets storlek, oavsett instrumentets tecken.

Jämför resultatet med systemets tillåtna värden. Ett högt spänningsfall visar att en kabel, anslutning, säkring eller annan del i strömvägen behöver undersökas. Mät över delsträckor för att avgränsa felet. Gnistbildning när en kabel ansluts är inte ett tillförlitligt mått på spänningsfall.

Kabelarea ska väljas efter ström, ledningslängd, installation och tillåtet spänningsfall. Att generellt byta från 6 till 10 mm² är därför ingen säker lösning.

5
Steg 5 · D+ och laddlampa

Kontrollera aktivering och magnetisering

På många traditionella generatorer ingår laddlampan och D+ i generatorns aktivering och första magnetisering. Laddlampan ska då normalt lysa när tändningen är på och motorn är avstängd och slockna när generatorn börjar ladda.

Om laddlampan inte lyser med tändningen på bör lampan, säkringar, kabeln och anslutningen mot generatorn kontrolleras mot rätt kopplingsschema. Avbrott eller fel i D+- eller lampkretsen kan på vissa generatorer leda till att laddningen inte startar.

Mät D+- eller motsvarande styrsignal enligt dokumentationen för den aktuella generatorn och fordonet. Anslutningsbeteckningar och funktioner varierar mellan olika generatorsystem. På elektroniskt styrda generatorer kan aktiveringen i stället ske via exempelvis LIN, COM eller annan kommunikation.

Brygga inte B+ och D+ som generell felsökningsmetod. Felaktig inkoppling kan orsaka kortslutning eller skador på generatorn och fordonets elsystem. Om generatorns funktion kräver ett särskilt prov av magnetiserings- eller styrkretsen ska provet utföras enligt tillverkarens tekniska anvisningar för just den generatorn.

Om D+- eller aktiveringskretsen är korrekt men generatorn fortfarande inte laddar fortsätter felsökningen med regulator, generatorns interna delar eller fordonets elektroniska styrsystem. Vissa traditionella generatorer kan börja ladda genom självmagnetisering, men det finns inget generellt varvtal som kan användas som ett säkert diagnostiskt test.

Läs mer om generatorns anslutningar och beteckningar.

6
Steg 6 · Reglering och fortsatt kontroll

Generatorn laddar fortfarande inte – eller laddar för mycket

Om batteri, remdrift, pluskabel, returväg och aktivering har kontrollerats behöver felsökningen gå vidare till regulatorn, generatorns elektriska och mekaniska delar eller fordonets styrsystem. På elektroniskt styrda system kan felkoder och kontroll av begärd laddspänning, kommunikation och batterisensor behövas.

För hög spänning kan bero på regleringen, spänningsavkänningen eller anslutningsfel. Jämför med specifikationen under rätt förhållanden; byt inte regulator enbart för att ett visst voltvärde visas. Kontroll av laddström och växelspänningsrippel kan ge fler ledtrådar, men kräver rätt utrustning och modellens gränsvärden. En generator som behöver demonteras eller provköras bör lämnas för fackkunnig kontroll.

Snabbdiagnos

Symptom och vanliga fel på generatorn

Använd symptomen som vägledning till nästa kontroll. Samma symptom kan ha flera orsaker, så låt mätning och undersökning avgöra vad som ska åtgärdas.

01
Laddlampan lyser
Generatorn laddar inte eller laddar dåligt Kontrollera remdrift, batteri, B+-kabel, jord och aktivering. På elektroniskt styrda system behöver även kommunikation och styrning bedömas.
02
Batteriet laddas ur
Batteriet blir svagt trots körning Laddningsfel, korta körningar, batterifel eller en förbrukare när fordonet står stilla kan vara orsaken. Ett diodfel kan också behöva undersökas.
03
Onormal värme
Generator eller kabel blir onormalt varm Hög belastning, bristande kylning, interna fel eller motstånd i anslutningar kan ge värme. Avbryt vid bränd lukt, rök eller tydlig värmeskada.
04
Missljud
Generatorn tjuter, rasslar eller gnisslar Undersök rem, spännare, remskiva, frihjul och lager. Ljudet ensamt kan inte fastställa att stator eller diodbrygga är felaktig.
05
Remproblem
Remmen är skadad eller slirar Kontrollera remmens skick, linjering och spänning enligt fordonets anvisningar. Sliten remskiva eller spännare kan också behöva åtgärdas.
06
Kablar och reglering
Ojämn laddning eller för hög spänning Lösa eller oxiderade anslutningar, jordfel, spänningsavkänning, regulatorfel eller styrproblem behöver skiljas åt genom rätt kontroll.
Ryker det, luktar bränt eller blir något onormalt varmt? Stäng av motorn och undersök orsaken innan fortsatt drift. En generator blir varm i normal användning, men rök, bränd lukt, kraftig gnistbildning och värmeskadade kablar ska tas på allvar.
↓ Symptomet är inte en färdig diagnos. Kontrollera hela laddsystemet innan du bestämmer att generatorn eller någon reservdel behöver bytas.
Utförande och passform

Skillnader mellan 1-poliga och 2-poliga generatorer

Här avser 1-polig och 2-polig hur generatorns likströmsanslutningar och retur är utförda – inte antalet magnetiska poler eller antalet små signalkontakter.

1
Steg 1 · Stomjordad

1-polig generator – retur genom höljet

En stomjordad generator har elektrisk retur genom höljet och motorinstallationen. Den kan även ha en extra minusanslutning som är förbunden med höljet. Kontrollera att förbindelsen mellan generator, motor och batteriminus är tillräcklig.

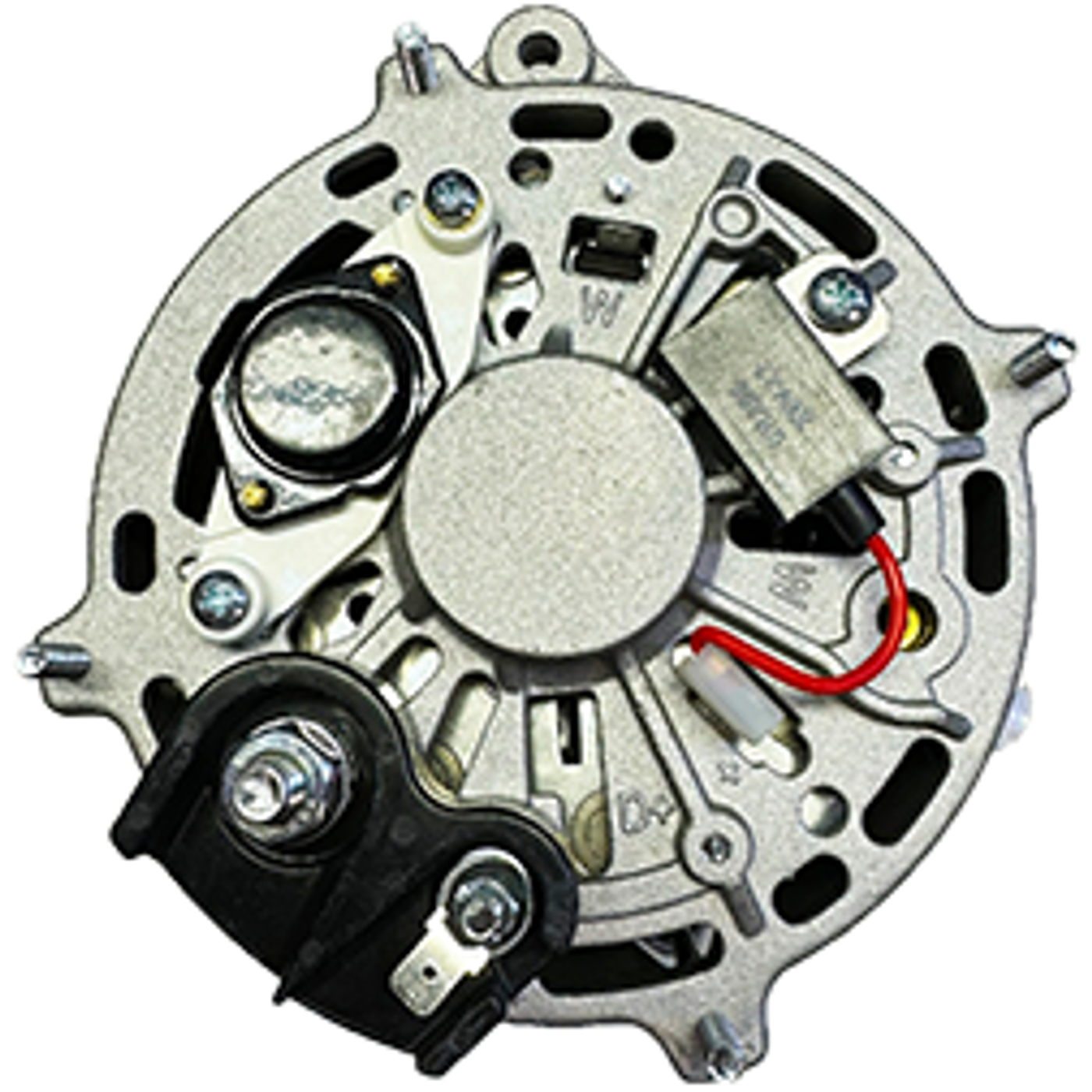

Exempel på stomjordad 1-polig generator
Exempel på utförande. Kontrollera jordning och anslutningar för den aktuella generatorn.
2
Steg 2 · Isolerad retur

2-polig generator – separat isolerad B−

På en generator med isolerad retur är B+ och B− avskilda från höljet enligt konstruktionen. Returkabeln ska anslutas till B− enligt installationens schema.

Utförandet måste passa fordonets eller båtens elsystem. På en båt med exempelvis metallskrov är korrosionsskydd och potentialförbindningar en systemfråga; skrovmaterialet ensamt avgör inte vilken generator som ska köpas. Byt inte mellan stomjordad och isolerad generator utan att kontrollera installationen.

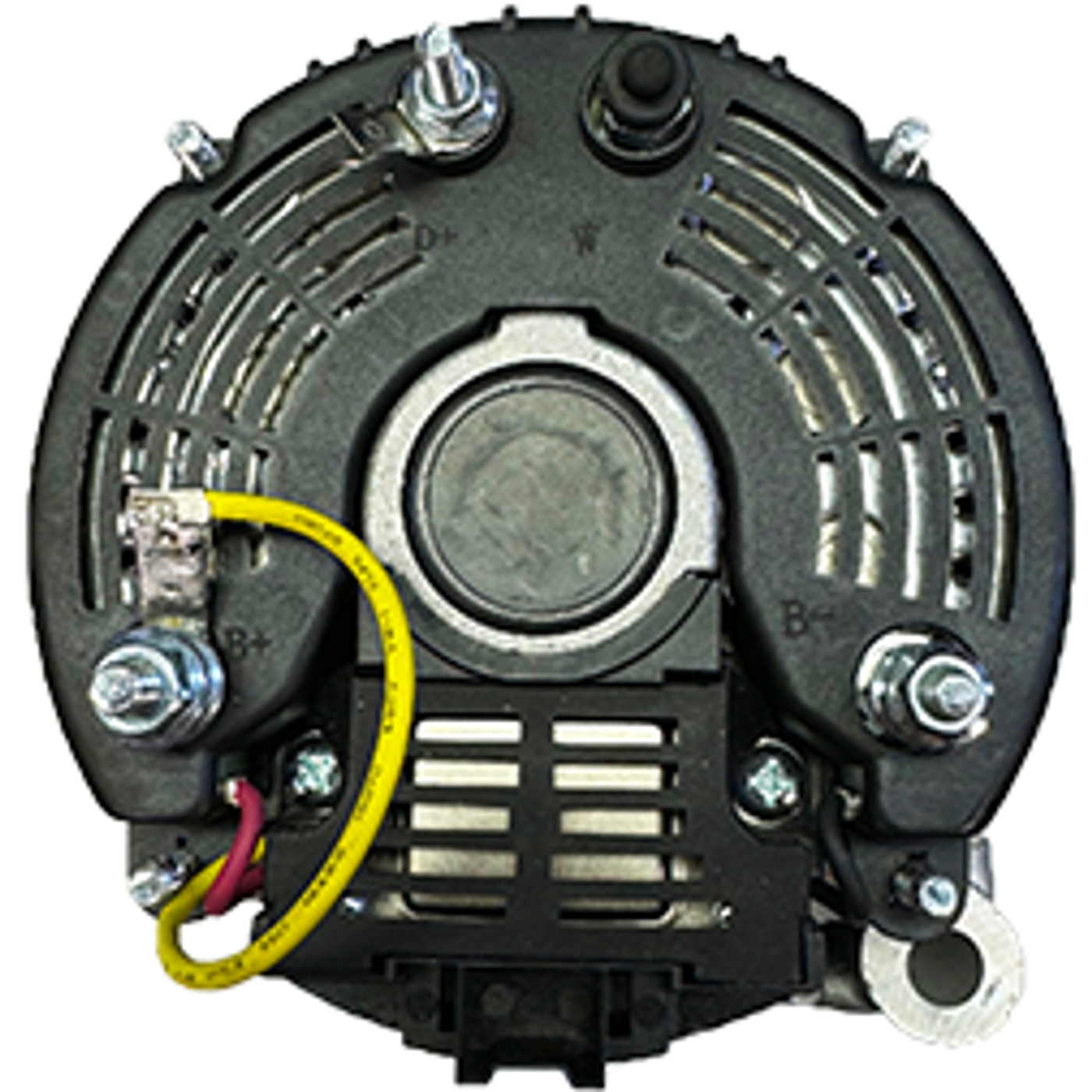

Exempel på 2-polig generator med separata anslutningar
Separata anslutningar behöver identifieras mot märkning och specifikation.
Nästa steg

Vad visar felsökningen?

När felet är verifierat kan du välja rätt komplett generator, reservdel eller fortsatt hjälp. Utgå från generatorns märkning och installationens uppgifter.

Vill du börja med fordonet? Använd fordonsvalet. Behöver remmen bytas finns drivremmar. Produktuppgifterna behöver alltid jämföras före beställning.

Teknisk fördjupning

Så mäts generatorns komponenter

Kontrollerna nedan gäller en demonterad och elektriskt frånkopplad generator. Komponenter måste vid behov separeras så att parallella strömvägar inte ger missvisande resultat. Konstruktion, mätpunkter och gränsvärden ska hämtas från tillverkarens verkstadsunderlag.

Mätning av rotorn och släpringarna

På en rotor med släpringar kontrolleras fältlindningens resistans mellan släpringarna och jämförs med modellens specifikation. Avbrott eller fel resistans kan tyda på skada. Kontrollera även isolationen mellan lindning/släpringar och rotoraxel eller rotorkropp enligt rätt metod. En frisk isolerad fältlindning ska inte ha oavsiktlig kontakt med axeln. Rotoraxelns förbindelse med hölje eller minus säger inte att lindningen är frisk.

Mätning av statorlindningarna

Kontrollera faslindningarnas kontinuitet, resistans och isolation mot statorkärnan enligt tillverkarens anvisningar. Kopplingen kan vara stjärn- eller deltakopplad, och rätt mätpunkter beror på konstruktionen. Påståendet att alla lindningar bara ska ha kontakt med varandra är inte ett tillräckligt test. En vanlig multimeter upptäcker inte alla lindningsfel.

Mätning av plusdioderna

För en konventionell, separat provad likriktarbrygga med negativ jord används multimeterns diodläge. Plusdioderna kontrolleras mellan respektive fasanslutning och den positiva likriktarplattan/B+. Med ett instrument som ger positiv testspänning på den röda proben placeras röd på fasanslutningen och svart på B+ vid kontroll i framriktningen. Byt sedan plats på proberna och kontrollera backriktningen. Använd inte B− som generell referens för plusdioderna.

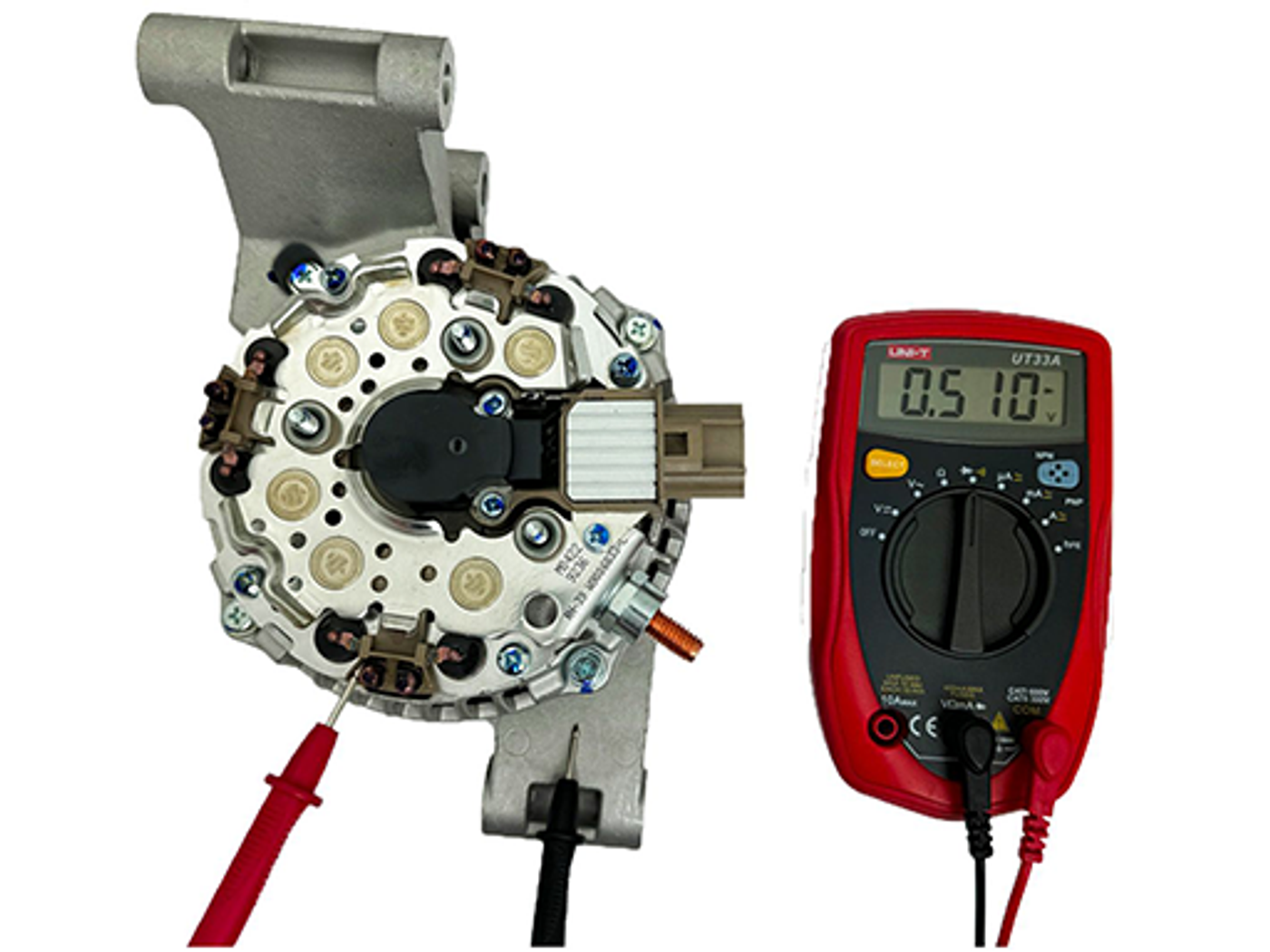

Befintlig illustration av diodprovning på en demonterad generator

Bilden visar ett exempel på komponentprovning. Identifiera mätpunkterna mot schemat för just din generator.

Mätning av minusdioderna

På motsvarande konventionella likriktarbrygga kontrolleras minusdioderna mellan negativ likriktarplatta/B− och respektive fasanslutning. Röd prob på den negativa plattan och svart på fasanslutningen kontrollerar framriktningen med ett sådant instrument. Byt sedan plats på proberna och kontrollera backriktningen. Dioden ska normalt leda i framriktning och spärra i backriktning. Ett likartat värde i bara en riktning räcker inte för att godkänna dioderna.

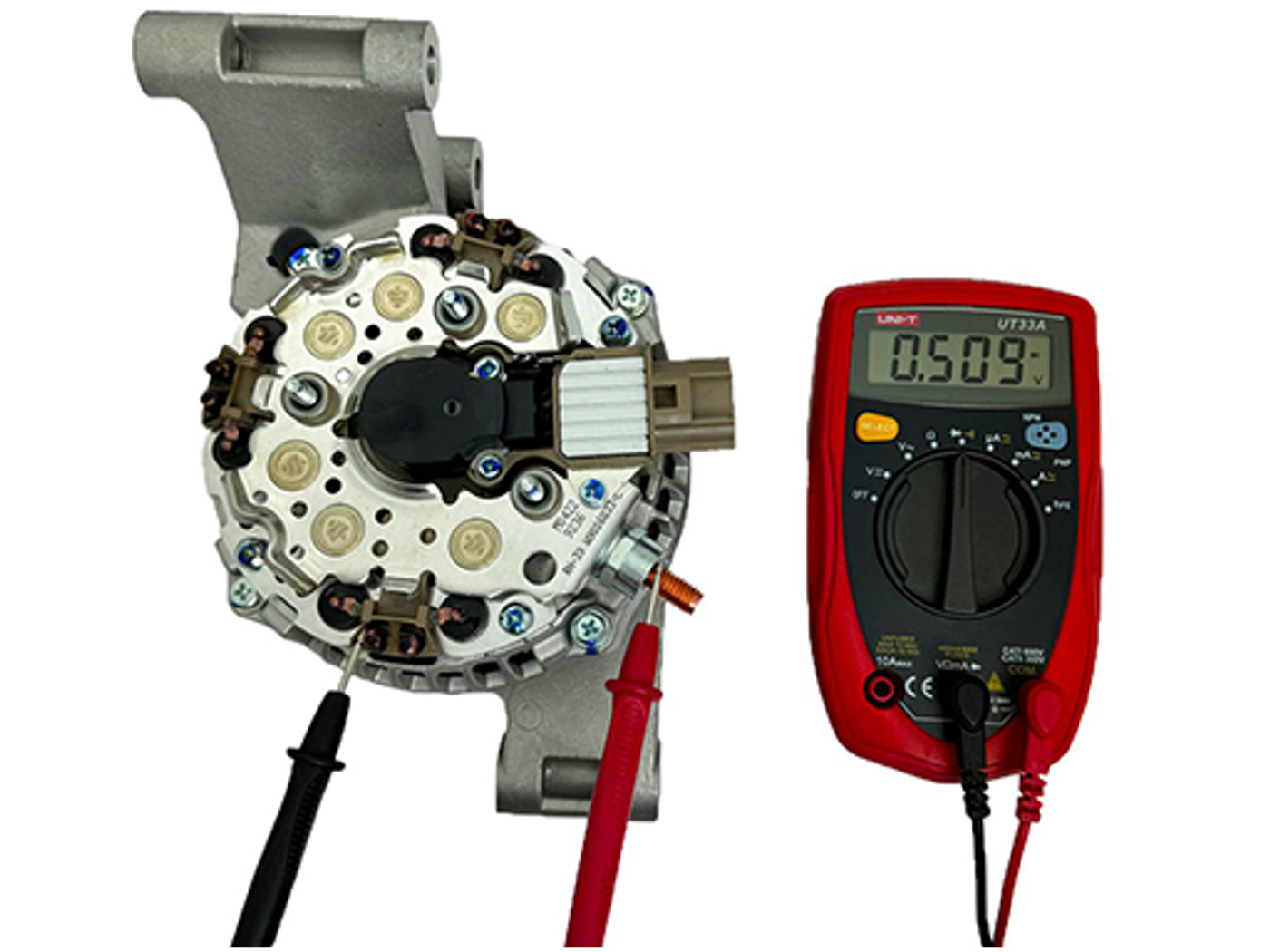

Befintlig illustration av kontroll av minusdioder

Bilden visar ett exempel på komponentprovning. Identifiera mätpunkterna mot schemat för just din generator.

Mätning av fältdioderna – om sådana finns

Vissa traditionella generatorer har separata fältdioder som matar magnetiseringskretsen. De kontrolleras i båda riktningarna mellan rätt fas- och fältanslutningar enligt generatorns schema. Alla generatorer har inte en sådan diodtrio och D+ kan ha olika koppling. Använd därför inte samma provkoppling på alla modeller.

Regulator, kol, lager och provkörning

Kol, släpringar, lager och regulator kan behöva undersökas tillsammans med övriga delar. En godkänd diod- eller resistansmätning är inte samma sak som att hela generatorn fungerar under belastning. Efter reparation behöver generatorns spänning, ström och reglering kontrolleras med avsedd provutrustning.

Vanliga frågor

Vanliga frågor om generatorer och laddning

Här får du hjälp att tolka laddproblem och välja rätt nästa steg. Är mätresultaten oklara hjälper vi dig gärna vidare.

Hur vet jag om generatorn är trasig?

Laddlampan, ett svagt batteri eller missljud kan vara tecken på laddproblem, men bevisar inte att generatorn är trasig. Kontrollera batteri, remdrift, kablar, jord och aktivering först. Mätning av spänning, spänningsfall och vid behov laddström behöver bedömas mot rätt specifikation.

Hur mäter jag generatorn med multimeter?

Börja med batteriets vilospänning. Mät därefter laddspänningen och spänningsfallet på plus- och minussidan under rätt provförhållanden. En multimeter visar inte ensam om generatorn kan lämna rätt laddström eller om dess elektroniska kommunikation fungerar.

Hur många volt ska generatorn ladda?

På många traditionella 12 V-system ligger laddspänningen ungefär kring 13,8–14,4 V. Batterityp, temperatur, regulator och elektronisk laddstyrning påverkar värdet. Tillverkarens provförhållanden och specifikation ska avgöra om mätningen är normal.

Varför laddar inte en ny generator?

Kontrollera att generatorn har rätt utförande för fordonet och att B+, jord, remdrift och aktivering fungerar. Fel kontakt, regulatorprotokoll, säkring eller lampkrets kan ge utebliven laddning även med en ny enhet. En ny generator utesluter därför inte fel i resten av systemet.

Ska jag byta generatorn eller reparera den?

När felet är identifierat kan regulator, kol, lager, likriktare eller annan del ibland bytas. Vid flera skador kan en komplett generator vara ett bättre alternativ. Utgå från skick, tillgängliga delar och kostnad för reparation och kontroll innan du bestämmer dig.
